SP3R PRIME

Smaterozzatore di ultima generazione per unire alle massime prestazioni ridotti consumi energetici ed elevata affidabilità. Dotato di 3 assi servo-controllati, gestiti da un’evoluta elettronica, consente rapidità di movimenti e produttività inimmaginabili

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

robot- smaterozzatori industriali-sp3r-prime-campetella-robotic-center

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

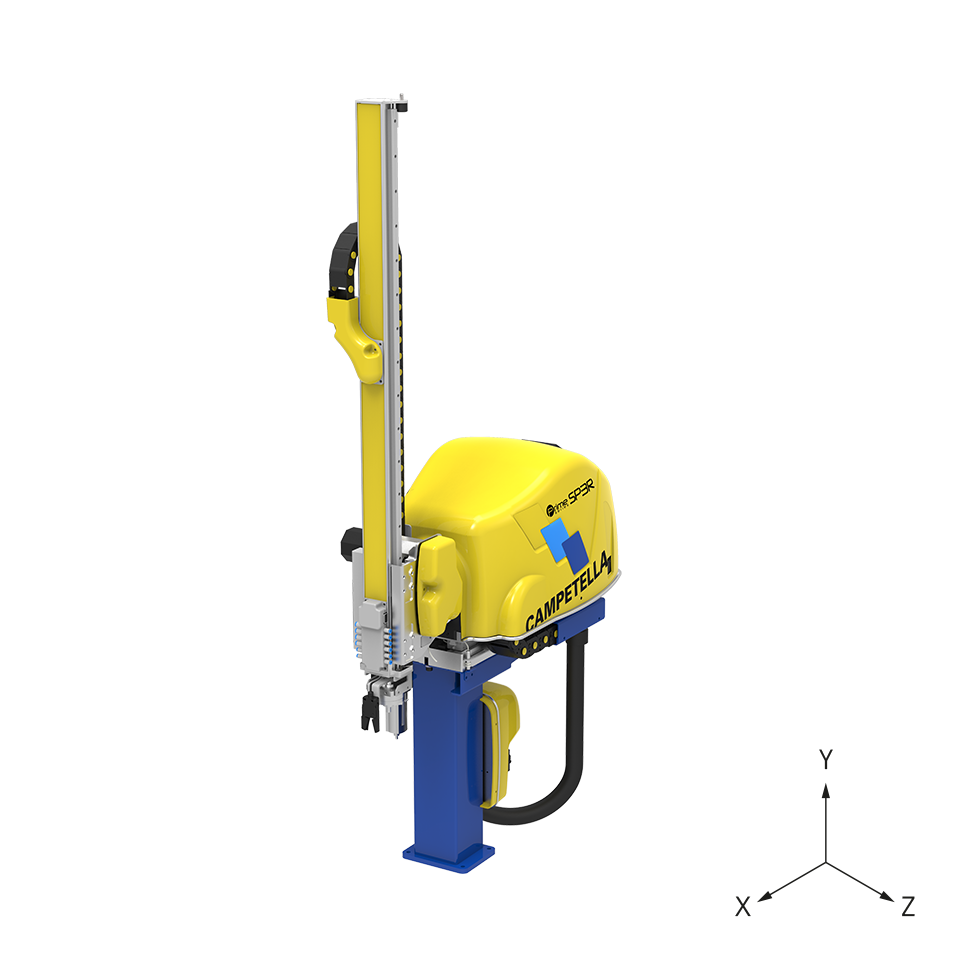

Lo sprue picker cartesiano - rotativo compatto e funzionale

Il robot smaterozzatore SP3R PRIME-Series, realizzato in alluminio profilato, viene consigliato per presse da 20 a 300 tonnellate. La sua peculiarità consiste nell’avere tre assi elettrici servo controllati, di cui due lineari (X,Y) ed uno rotativo (A) per la rotazione dell’asse verticale nell’intero range ± 90°.

Pressa 20-300 tonnellate
Asse verticale di tipo A
Pinza pneumatica con rotazione
Rotazione dell’asse verticale: ±90°
Corsa Asse X - Estrazione: 300 mm
Corsa asse Y - Verticale: 800 mm
Portata fino a 1 kg
Dry Cycle da 4”

robot- smaterozzatori-braccio-3-assi- sp3r-prime-campetella-robotic-center

Dotazioni e vantaggi del robot Prime SP3R

Scopri maggiori dettagli sulle dotazioni del robot smaterozzatore SP3R Prime e sui vantaggi che apporta alla produzione tramite le sue configurazioni speciali. Richiedi informazioni

Unità di controllo Campetella PRIME: semplice, intuitiva e precisa

Concepita per gestire tutte le funzionalità di base con un’interfaccia leggera ed ergonomica. Massima intuitività per una programmazione semplice e precisa.
Vuoi conoscere nel dettaglio le caratteristiche della Consolle PRIME?

Scopri il controller PRIME!

sp3r-robot-sprue-picker-campetella-robotic-center

Quadro elettrico di controllo integrato a bordo

SP3R PRIME Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione.

Asse verticale – Tipo A

Il modello SP3R PRIME Series è disponibile esclusivamente con l’asse verticale di tipo A, diretto mono-sfilata, semplice e funzionale. Elevata precisione ed affidabilità sono garantite del sistema di scorrimento con pattini a ricircolo di sfere su guida prismatica in acciaio temprato.

robot- smaterozzatori sp3r-prime-campetella-robotic-center

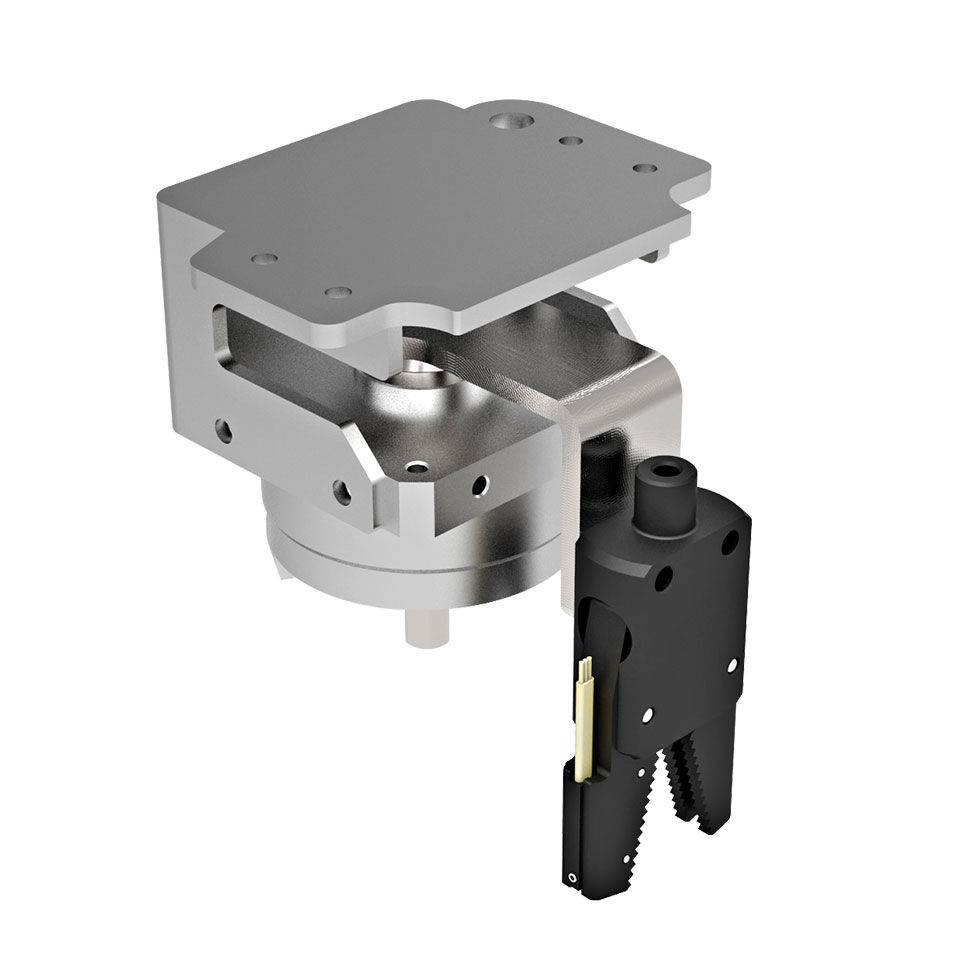

Pinza pneumatica con rotazione

Lo smaterozzatore è dotato di pinza meccanica ad azionamento pneumatico per la presa della materozza. È inoltre possibile la rotazione del gripper attorno all’asse B ad azionamento pneumatico.

Per favore, accetta i cookie di marketing per guardare questo video.

Caratteristiche tecniche

Caratteristiche tecniche	SP3R
Portata massima [kg]:	1
Nr. assi lineari:	2 (X,Y)
Nr. assi rotativi:	1 (A)
Asse verticale:	Diretto
Rotazione asse A - Verticale [deg]:	± 90°
Corsa Asse X - Estrazione [mm]:	300
Corsa Asse Y - Verticale [mm]:	800
Movimentazione assi A,X,Y:	Servomotori AC brushless sincroni
Sistema di guida assi X,Y:	Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato
Ripetibilità di posizionamento [mm]:	± 0,1
Rotazione gripper (asse B/C pneumatico) [deg]:	0°/ 90°
Caratteristiche tecniche Unità di controllo:	Sistema proprietario Campetella PRIME
