SP3R-AR PRIME

Smaterozzatore di ultima generazione per unire alle massime prestazioni ridotti consumi energetici ed elevata affidabilità. Dotato di 3 assi servo-controllati, gestiti da un’evoluta elettronica, consente rapidità di movimenti e produttività inimmaginabili

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

sp3ar-prime-robot- smaterozzatori- industriali-campetella-robotic-center

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Lo sprue picker con base pneumatica rotante per il minimo ingombro

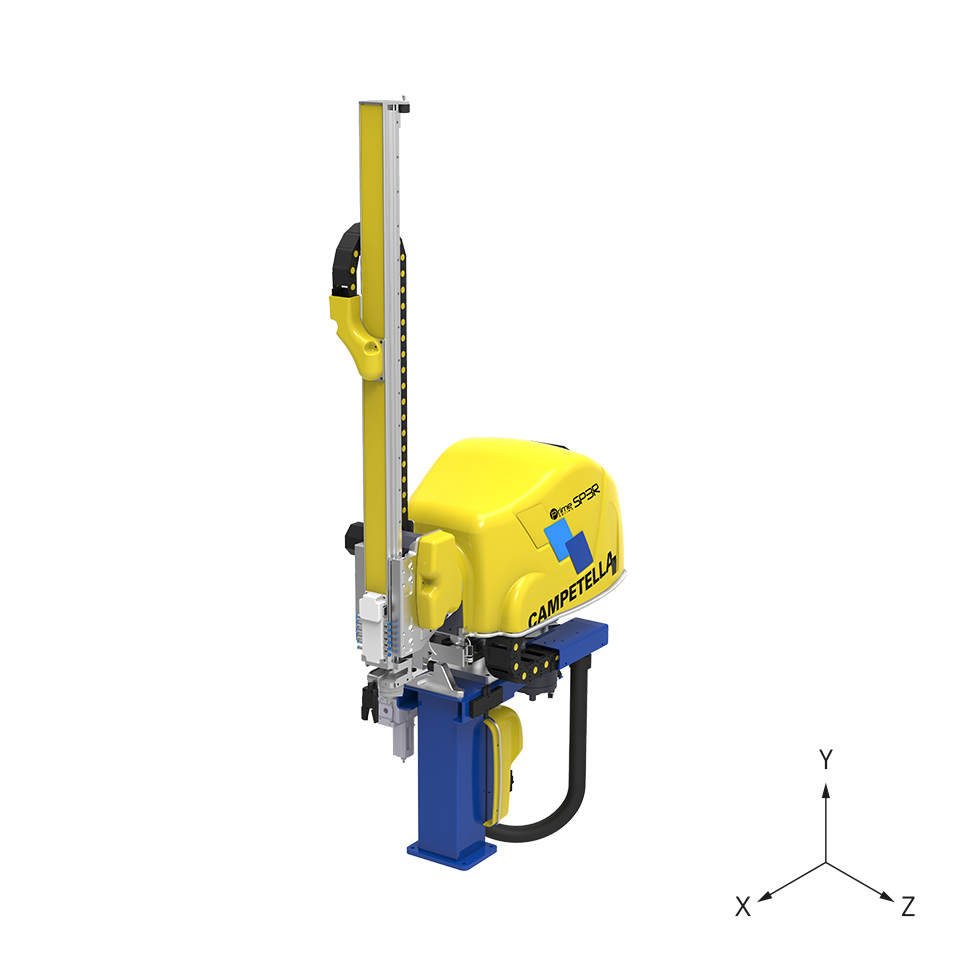

SP3R-AR PRIME-Series è un robot smaterozzatore cartesiano-rotativo, realizzato in alluminio profilato e consigliato per presse da 20 a 300 tonnellate. La sua peculiarità consiste nell’avere tre assi elettrici servo controllati, di cui due lineari (X,Y) ed uno rotativo (A) per la rotazione dell’asse verticale . A questi si aggiunge la base pneumatica rotante regolabile, ideale per limitare l’ingombro dell’automazione in casi particolari.

Pressa 20-300 tonnellate
Asse verticale di tipo A
Pinza pneumatica con rotazione
Base pneumatica rotante regolabile
Rotazione dell’asse verticale: ±90°
Corsa Asse X - Estrazione: 300 mm
Corsa asse Y - Verticale: 800 mm
Portata fino a 1 kg
Dry Cycle da 4”

robot-sprue-picker-tre-assi-sp3ar-prime-campetella-robotic-center

Dotazioni e vantaggi del robot Prime SP3R-AR

Scopri maggiori dettagli sulle dotazioni del robot smaterozzatore SP3R-AR Prime e sui vantaggi che apporta alla produzione tramite le sue configurazioni speciali. Richiedi informazioni

Unità di controllo Campetella PRIME: semplice, intuitiva e precisa

Concepita per gestire tutte le funzionalità di base con un’interfaccia leggera ed ergonomica. Massima intuitività per una programmazione semplice e precisa.
Vuoi conoscere nel dettaglio le caratteristiche della Consolle PRIME?

Scopri il controller PRIME!

sprue-picker-robot-sp3ar-prime-campetella-robotic-center

Quadro elettrico di controllo integrato a bordo

SP3R-AR PRIME Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione.

Asse verticale – Tipo A

Il modello SP3R-AR PRIME Series è disponibile esclusivamente con l’asse verticale di tipo A, diretto mono-sfilata, semplice e funzionale. Elevata precisione ed affidabilità sono garantite del sistema di scorrimento con pattini a ricircolo di sfere su guida prismatica in acciaio temprato.

robot- smaterozzatori-per-presse-sp3ar-prime-campetella

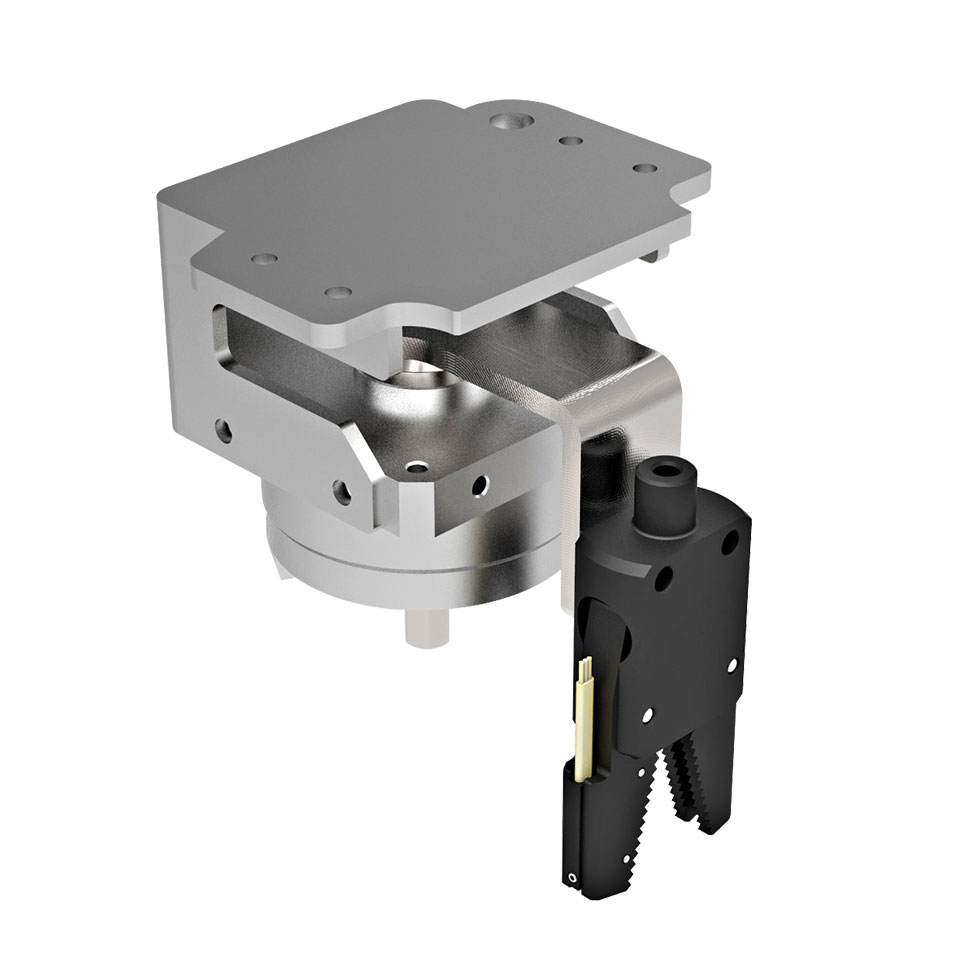

Pinza pneumatica con rotazione

Lo smaterozzatore è dotato di pinza meccanica ad azionamento pneumatico per la presa della materozza. È inoltre possibile la rotazione del gripper attorno all’asse B ad azionamento pneumatico.

Caratteristiche tecniche

Caratteristiche tecniche	SP3R-AR
Portata massima [kg]:	1
Nr. assi lineari:	2 (X,Y)
Nr. assi rotativi:	2 (Z, Base rotante)
Asse verticale:	Diretto
Rotazione asse Z - Veticale [deg]:	± 90°
Rotazione base rotante pneumatica [deg]:	0°/ (45°÷ 60°)
Corsa Asse X- Estrazione[mm]:	300
Corsa Asse Y - Verticale [mm]:	800
Movimentazione assi A,X,Y:	Servomotori AC brushless sincroni
Sistema di guida assi X,Y:	Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato
Ripetibilità di posizionamento [mm]:	± 0,1
Rotazione gripper (asse B pneumatico) [deg]:	0°/ 90°
Unità di controllo:	Sistema proprietario Campetella PRIME
