SM3 Twin X-Series

Concepito per applicazioni stack molding è il doppio robot side-entry su solido basamento a terra in grado di garantire il perfetto mix tra flessibilità, velocità e robustezza. Ideale per presse di medio-alto tonnellaggio ed elevati payload.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
sm3-twin-x-series-side-entry-robot-stack-moulding-applications

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il doppio robot side-entry robusto e flessibile per lo stampaggio stack mold

SM3 Twin X-Series è particolarmente indicato per cicli di lavoro rapidi ad elevato payload, con stampi stack mono o multi-cavità. Dotato di 6 assi indipendenti con corse elevate garantisce un centraggio semplice ed immediato su molteplici stampi e presse.

  • Pressa fino a 800 tonnellate
  • 6 assi elettrici servo-controllati con interpolazione lineare
  • Asse Z 2400 mm (x2)
  • Asse X 800 mm (x2)
  • Asse Y 800 mm (x2)
  • Portata fino a 12 kg (x2)
  • Dry Cycle da 6,0”
sm3-twin-x-series-campetella-robotic-center

Dotazioni e vantaggi del robot SM3 Twin X-Series

Scopri maggiori dettagli sulle dotazioni del robot laterale industriale SM3 Twin X-Series EVO e sui vantaggi che apporta alla produzione tramite le sue configurazioni speciali.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!

Semplicemente tutto in uno

SM3 Twin X-Series non richiede alcun asse di pallettizzazione esterno e relativa mano di presa, tipicamente presenti nei tradizionali robot side entry. Lunghe corse in tutti gli assi, unitamente al polso integrato, consentono di svolgere tutte le operazioni di presa, deposito e pallettizzazione con una singola mano, in maniera sequenziale. La programmazione e la gestione del robot risulta estremamente semplificata, evitando il coordinamento parallelo di un asse di pallettizzazione esterno.

stack-moulding-robot-sm3-twin-x-series-campetella-robotic-center

Addio ai problemi di trasferimento tra mani di presa

Specialmente nelle applicazioni multi-cavità, il trasferimento delle parti tra differenti mani di presa è una fase altamente delicata, in cui possono verificarsi possibili disallineamenti e perdite pezzo. La presenza di un’unica mano di presa elimina tale criticità alla radice, scongiurando possibili fermi macchina e perdite di produttività.

Rapida inversione del lato di presa

Nei tradizionali robot side-entry, la posizione dell’asse di pallettizzazione vincola fortemente il lato di prelievo sul piano fisso o sul piano mobile della pressa. L’assenza dell’asse di pallettizzazione, unitamente ad un polso ribaltabile, consente al robot SM3 Twin X-Series la rapida inversione del lato di presa sul piano fisso o sul piano mobile, consentendo un’elevata flessibilità nelle produzioni con cambio stampo.

polsi-robot-industriale-sm3-twin-x-series-campetella-robotic-center

Mai più difficoltà di centraggio su differenti stampi e presse

Le ampie corse in tutti gli assi conferiscono la massima capacità di centraggio ed il possibile riutilizzo del robot su presse e stampi di differenti dimensioni.

campetella-twin-side-entry-robot-for-stack-moulding-applications

Pattini autolubrificanti, esenti da manutenzione a lunga durata

SM3 Twin X-Series è dotato di pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato. Tale sistema consente un funzionamento esente da ingrassaggio delle guide per oltre 40.000km, con conseguenti forti risparmi in manutenzione e ridotti fermi macchina.

side-entry-robot-for-stack-moulding-applications-sm3-twin-x-series

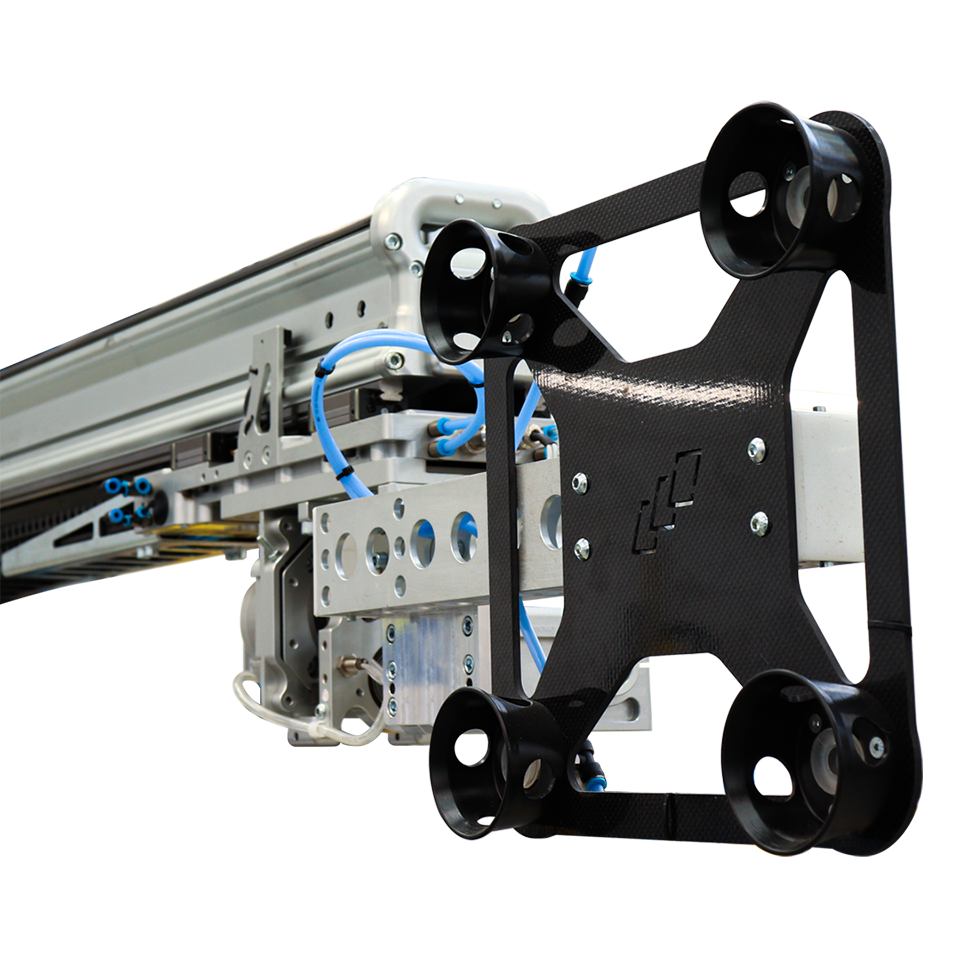

Polso configurabile con portata massima di 12 kg

Il robot possiede un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati nello stampo, scegliendo da programma tra due posizioni (verticale/ orizzontale).

Per le più avanzate esigenze di manipolazione è disponibile la versione con asse C servo-azionato, potente e dal controllo raffinato.

Caratteristiche tecniche





Portata massima [kg]:


12 (x2)

Asse verticale:


Diretto

Bilanciamento pneumatico asse verticale:

Di serie

Corsa Asse Z - Trasversale [mm]:


2400 (x2)

Corsa Asse X - Estrazione [mm]:


800 (x2)

Corsa Asse Y - Verticale [mm]:

800 (x2)


Movimentazione assi X,Y,Z:


Servomotori AC brushless sincroni


Sistema di guida assi X,Y,Z:

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1


Rotazione asse C pneumatico [deg]:

0°/90°

Unità di controllo:


Sistema proprietario Campetella EVO
