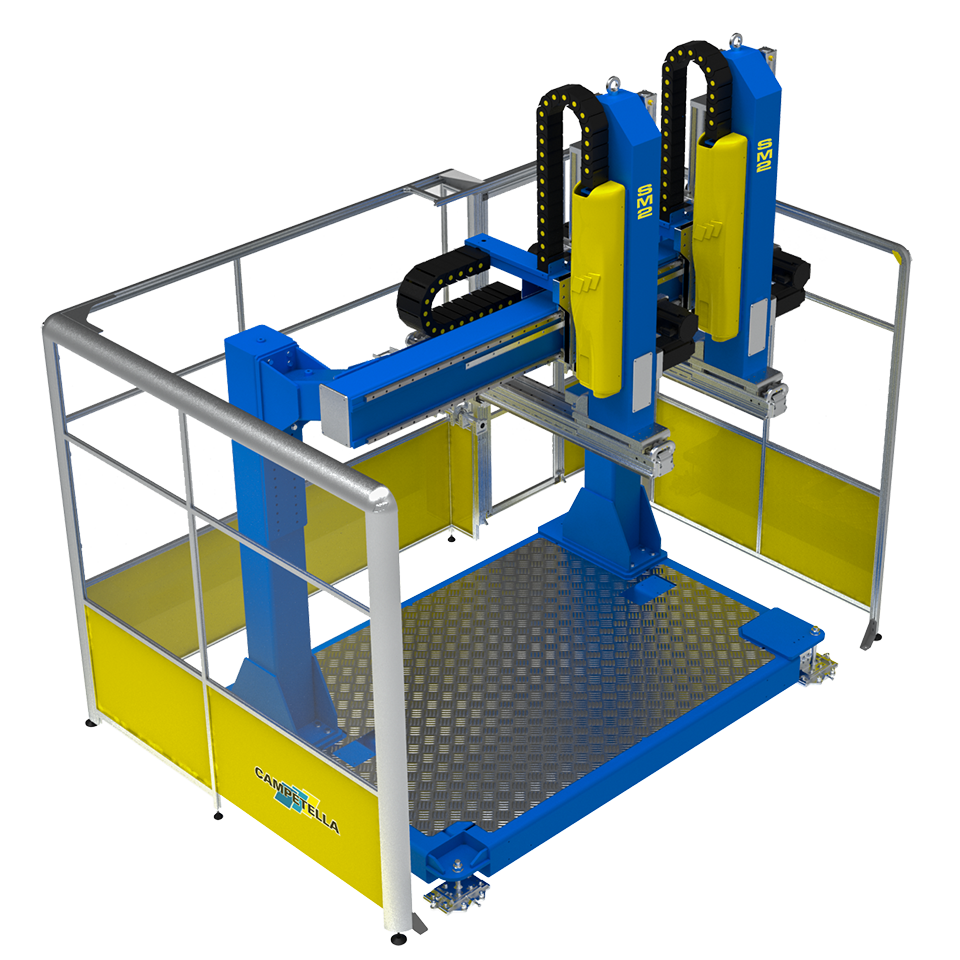

SM2 Twin X-Series

SM2 Twin X-Series non richiede alcun asse di pallettizzazione esterno e relativa mano di presa, tipicamente presenti nei tradizionali robot side entry. Lunghe corse in tutti gli assi, unitamente al polso integrato, consentono di svolgere tutte le operazioni di presa, deposito e pallettizzazione con una singola mano, in maniera sequenziale. La programmazione e la gestione del robot risulta estremamente semplificata, evitando il coordinamento parallelo di un asse di pallettizzazione esterno.

Specialmente nelle applicazioni multi-cavità, il trasferimento delle parti tra differenti mani di presa è una fase altamente delicata, in cui possono verificarsi possibili disallineamenti e perdite pezzo. La presenza di un’unica mano di presa elimina tale criticità alla radice, scongiurando possibili fermi macchina e perdite di produttività.

Nei tradizionali robot side-entry, la posizione dell’asse di pallettizzazione vincola fortemente il lato di prelievo sul piano fisso o sul piano mobile della pressa. L’assenza dell’asse di pallettizzazione, unitamente ad un polso ribaltabile, consente al robot SM2 Twin X-Series la rapida inversione del lato di presa sul piano fisso o sul piamo mobile, consentendo un’elevata flessibilità nelle produzioni con cambio stampo.

Le ampie corse in tutti gli assi conferiscono la massima capacità di centraggio ed il possibile riutilizzo del robot su presse e stampi di differenti dimensioni.

SM2 Twin X-Series è dotato di pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato. Tale sistema consente un funzionamento esente da ingrassaggio delle guide per oltre 40.000km, con conseguenti forti risparmi in manutenzione e ridotti fermi macchina.

Il robot possiede un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati nello stampo, scegliendo da programma tra due posizioni (verticale/ orizzontale). La portata massima è di 6 kg.
