Modula Twin Maxi X-Series

Fratello maggiore di Modula Twin X-Series, il modello Maxi aumenta corse ed ingombi conservando l’inconfondibile vocazione alle massime performance. Progettato per sopportare elevati payload con tempi ciclo ridotti, stupisce in azione per le accelerazioni poderose conferite alle parti più pesanti e voluminose

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
modula-twin-maxi-x-series-side-entry-robot-for-fast-work-cycles-with-high-payloads-campetella

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il side-entry robusto, potente e veloce per lo stack molding

Modula Twin Maxi X-Series è il robot side-entry particolarmente indicato per cicli di lavoro rapidi con payload elevati, in multi-cavità su presse di alto tonnellaggio

  • Pressa fino a 1200 tonnellate
  • Asse Z 3225 mm (x2)
  • Asse X 400 mm (x2)
  • Asse di scarico 800 mm
  • Portata fino a 25 kg (x2)
  • Dry Cycle da 5,0”
modula-twin-maxi-x-series-side-entry-robot-campetella

Dotazioni e vantaggi del robot Modula Twin Maxi X-Series

Scopri maggiori dettagli sulle dotazioni del robot laterale industriale Modula Twin Maxi X-Series e sui vantaggi che apporta alla produzione tramite le sue configurazioni speciali.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
modula-twin-maxi-x-series-multi-cavity-applications-high-tonnage-presses-campetella

Stabile ed ancorato al terreno

Come in un mezzo da competizione, Modula Twin Maxi X-Series è il frutto di accurate scelte progettuali volte a garantire le massime accelerazioni e velocità in totale stabilità.

Il solido basamento a terra, in acciaio elettrosaldato, è il punto di partenza di una struttura ben ancorata al terreno e svincolata da ogni vibrazione proveniente dalla pressa. La trave portante, fissata con rigidi supporti al basamento, è posta ad un’altezza limitata dal terreno, garantendo un basso baricentro e sbalzi ridotti. Tutto ciò si traduce in una meccanica estremamente robusta, necessaria per supportare la massima spinta dei potenti servomotori brushless delle parti in movimento.

modula-twin-maxi-x-series-side-entry-robot-high-tonnage-presses-campetella

Leggero e resistente dove serve

Se da un lato il telaio a terra è pesante e robusto per conferire elevata stabilità, le parti in movimento sono per lo più ricavate dal pieno con leghe di alluminio altoresistenziali e bracci in fibra di carbonio. Profili e geometrie accuratamente ottimizzati garantiscono la massima resistenza ed affidabilità, riducendo allo stesso tempo le inerzie. In altri termini, Modula Twin Maxi X-Series adotta soluzioni tecniche altamente sofisticate, più comunemente impiegate nei settori dell’aeronautica e delle competizioni motoristiche, alla ricerca delle accelerazioni e velocità più estreme.

modula-twin-maxi-x-series-side-entry-robot-multi-cavity-applications-high-tonnage-presses-campetella

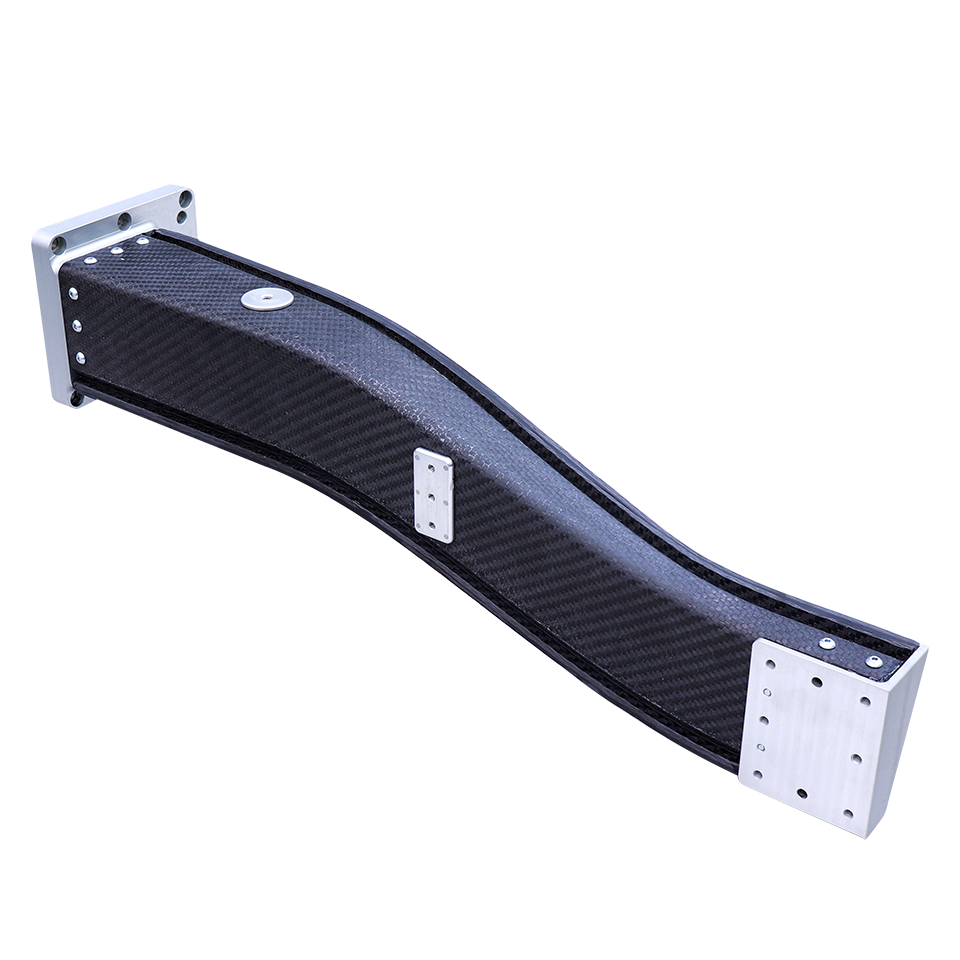

Innovativo braccio in fibra di carbonio a profilo twistato

Similmente alla tecnologia aeronautica dei profili alari, Modula Twin Maxi X-Series è dotato di braccio in fibra di carbonio con profilo svergolato a sezione variabile, ovvero twistato. Tale soluzione conferisce al robot una rigidezza ineguagliabile, azzerando praticamente ogni vibrazione sulla mano di presa. Il profilo svergolato a sezione variabile consente inoltre la massima riduzione dell’ingombro del braccio, particolarmente utile per la riduzione della corsa di apertura (e del tempo ciclo) nelle presse per stampaggio a iniezione. In conclusione, massima precisione nelle più gravose condizioni di utilizzo e minimi tempi ciclo.

cartesian-robot-for-stack-moulding-iml-applications-modula-twin-maxi-x-series-campetella-robotic-center

Pattini autolubrificanti, esenti da manutenzione a lunga durata

Il robot side-entry Modula Twin Maxi X-Series è dotato di pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato. Tale sistema consente un funzionamento esente da ingrassaggio delle guide per oltre 40.000km, con conseguenti forti risparmi in manutenzione e ridotti fermi macchina.

Caratteristiche tecniche




Modula Twin Maxi

Portata massima [kg]:


25 (x2)

Corsa Asse Z - Trasversale [mm]:


3225 (x2)

Corsa Asse X – Braccio estrazione [mm]:


400 (x2)

Corsa Asse di scarico - Verticale [mm]:

800

Movimentazione assi:


Servomotori AC brushless sincroni


Sistema di guida assi:

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1


Unità di controllo:


Sistema proprietario Campetella EVO
