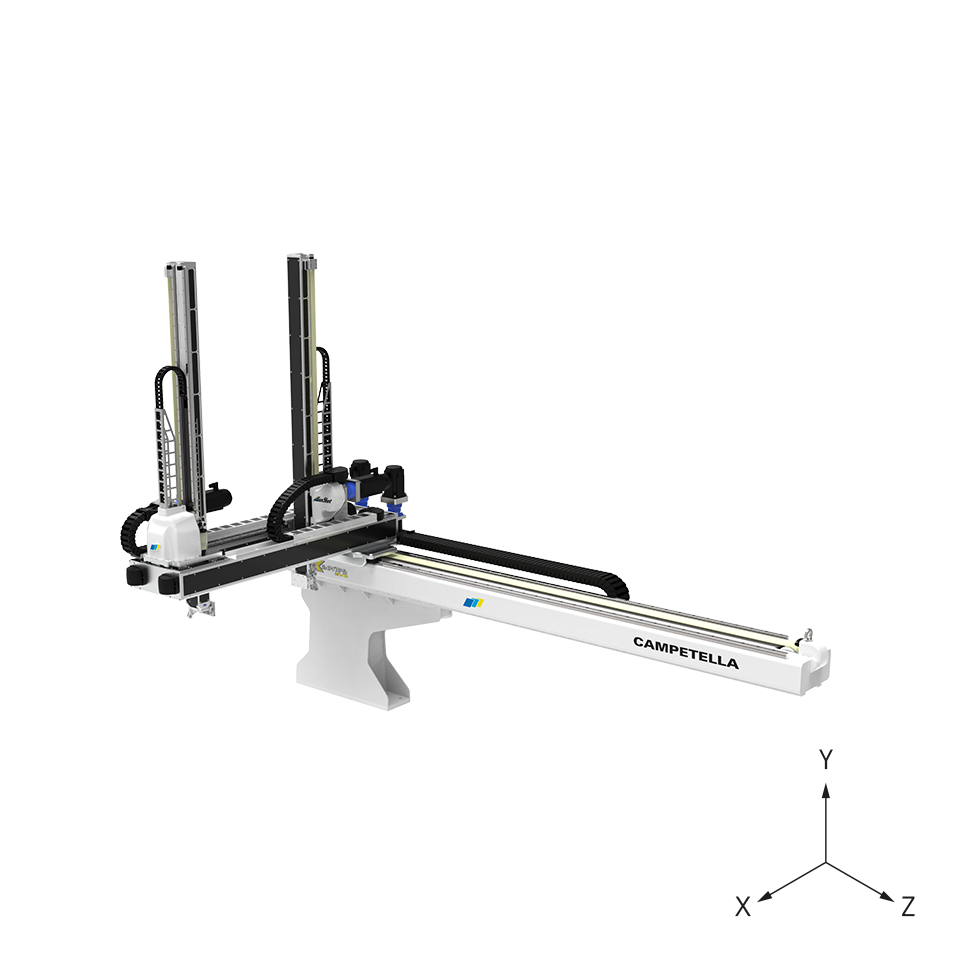

GS3W X-Series

Robot top-entry di fascia premium con doppio asse verticale concepito per le prestazioni più estreme: motori ultra-performanti uniti a materiali da industria aerospaziale conferiscono accelerazioni e velocità da primato, per tempi di ciclo operativo fino a 4,9 secondi.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
gs3w-x-series-cartesian-top-entry-robot-with-double-vertical-axis-campetella

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il top-entry robusto ed ultrarapido dal minimo ingombro a terra per le applicazioni stack molding

Il cartesiano industriale GS3W X-Series è stato progettato per applicazioni stack molding con tempi ciclo estremamente bassi, paragonabili ai side-entry, pur mantenendo il minimo ingombro a terra dei robot top-entry. Le iniziali di questo modello sono l’acronimo della parola “GunShot”, un colpo di pistola, per descrivere la sua rapidità esplosiva.

  • Pressa fino a 650 tonnellate
  • Carbon Technology: doppio asse verticale in fibra di carbonio
  • Full electric: 7 assi servo-brushless
  • Polsi con asse C servo-brushless di serie
  • Corsa asse Z: 2500-3000-3500 mm
  • Corsa asse X: 800 mm (2X)
  • Corsa asse Y: 1500 mm (2X)
  • Portata fino a 8 kg (2X)
  • Dry Cycle da 4,9”
cartesian-robot-for-stack-moulding-applications-gs3w-x-series-campetella

Dotazioni e vantaggi del modello GS3W X-Series

Approfondisci i dettagli sulle dotazioni del robot lineare ad alta velocità GS3W X-Series e sui vantaggi che apporta alla produzione.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
gs3w-x-series-cartesian-robot-for-stack-moulding-applications-campetella

Armadio elettrico di controllo a terra

GS3W X-Series prevede esclusivamente armadio elettrico di controllo a terra, di ridotto ingombro e caratterizzato dalla massima accessibilità. L’armadio a terra, completamente isolato delle vibrazioni della pressa, offre un altissimo grado di affidabilità nelle più severe condizioni di utilizzo.

stack-moulding-applications-robot-gs3w-x-series-campetella-robotic-center

La struttura meccanica del GS3W X-Series

Il robot è caratterizzato dall’asse di estrazione fissato a sbalzo dal lato opposto alla tramoggia. Punto di forza di questa architettura è l’assenza di problemi di collisione tra il robot e la tramoggia.

Affidabilità e sicurezza: innovativo software anticollisione

L’Innovativo software impedisce in ogni condizione la collisione tra i due assi verticali, persino in caso di errori di programmazione, garantendo massima sicurezza ed affidabilità nelle applicazioni stack-mould.

Carbon Technology: esclusivo asse verticale in fibra di carbonio

Per minimizzare le masse traslanti e consentire le massime accelerazioni, abbiamo sviluppato un esclusivo asse verticale in fibra di carbonio. Tanto leggero quanto robusto è di tipo diretto mono-sfilata. Massima precisone grazie al sistema di guida con pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato


campetella-gs3w-x-series-stack-moulding-robot

Polsi con asse C servo-brushless per la massima funzionalità

GS3W X-Series prevede esclusivamente un polso con asse C servo-azionato su ciascun asse verticale, dall’elevata coppia ed altissimo livello di controllo. L’ampio range di rotazione di 180° consente l’inversione da programma del lato di presa sulla pressa, senza alcun intervento manuale.

Caratteristiche tecniche

Caratteristiche tecniche

GS3W-1B

GS3W-2B

GS3W-3B

Portata Massima [kg]:

8 (x2)

8 (x2)

8 (x2)

Asse verticale:

Diretto

Diretto

Diretto

Corsa Asse Z – Trave [mm]:

2500

3000

3500

Corsa Asse X - Estrazione [mm]:

800 (x2)

800 (x2)

800 (x2)

Corsa Asse Y - Verticale [mm]:

1500 (x2)

1500 (x2)

1500 (x2)

Movimentazione assi A,X,Y:

Servomotori AC brushless sincroni


Servomotori AC brushless sincroni


Servomotori AC brushless sincroni


Sistema di guida assi X,Y,Z:

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato


Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato


Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato


Ripetibilità di posizionamento [mm]:

± 0,1



± 0,1



± 0,1



Rotazione asse C elettrico [deg]:

-90°÷ +90°


-90°÷ +90°


-90°÷ +90°


Unità di controllo:

Sistema proprietario Campetella EVO

Sistema proprietario Campetella EVO

Sistema proprietario Campetella EVO

Hai domande?
Mettiti in contatto con noi! Il nostro team sarà lieto di aiutarti a trovare la soluzione più adatta alle tue esigenze produttive.
