SM3 X-Series

Il robot ad alte prestazioni in grado di conciliare la tipica produttività dei side entry con caratteristiche di versatilità rivoluzionarie per la categoria. L’inedita architettura, con solido basamento a terra ed assi ad ampia escursione nelle tre direzioni, determina un salto di paradigma nella flessibilità di utilizzo dei robot side-entry. Rispetto al fratello minore SM2, presenta una struttura più rigida e massiccia, con doppia colonna portante e corse ancora più lunghe, consentendo l’esecuzione di cicli rapidi con payload più elevati.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-per-stampaggio-ad-alta-velocita-sm3-x-series-campetella

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot side-entry robusto e flessibile per presse di medio-alto tonnellaggio

SM3 X-Series è il robot side-entry particolarmente indicato per cicli di lavoro rapidi con articoli di dimensioni generose, mono e multi-cavità su presse di medio-alto tonnellaggio

  • Pressa fino a 800 tonnellate
  • Asse Z 2400 mm
  • Asse X 800 mm
  • Asse Y 800 mm
  • Portata fino a 12 kg
  • Dry Cycle da 6,0”
robot-per-automazioni-industriali-sm3-x-series-campetella

Dotazioni e vantaggi del robot SM3 X-Series

Scopri maggiori dettagli sulle dotazioni del robot laterale industriale SM3 X-Series e sui vantaggi che apporta alla produzione tramite le sue configurazioni speciali. Richiedi informazioni

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!

Semplicemente tutto in uno

SM3 X-Series non richiede alcun asse di pallettizzazione esterno e relativa mano di presa, tipicamente presenti nei tradizionali robot side entry. Lunghe corse in tutti e tre gli assi, unitamente al polso integrato, consentono di svolgere tutte le operazioni di presa, deposito e pallettizzazione con una singola mano, in maniera sequenziale. La programmazione e la gestione del robot risulta estremamente semplificata, evitando il coordinamento parallelo di un asse di pallettizzazione esterno.

Addio ai problemi di trasferimento tra mani di presa

Specialmente nelle applicazioni multi-cavità, il trasferimento delle parti tra differenti mani di presa è una fase altamente delicata, in cui possono verificarsi possibili disallineamenti e perdite pezzo. La presenza di un’unica mano di presa elimina tale criticità alla radice, scongiurando possibili fermi macchina e perdite di produttività.

robot-3-assi-cartesiani-sm3-x-series-campetella

Rapida inversione del lato di presa

Nei tradizionali robot side-entry, la posizione dell’asse di pallettizzazione vincola fortemente il lato di prelievo sul piano fisso o sul piano mobile della pressa. L’assenza dell’asse di pallettizzazione, unitamente ad un polso ribaltabile, consente al robot SM3 X-Series la rapida inversione del lato di presa sul piano fisso o sul piano mobile, consentendo un’elevata flessibilità nelle produzioni con cambio stampo.

polsi-robot-industriale-sm3-x-series-campetella-robotic-center

Mai più difficoltà di centraggio su differenti stampi e presse

Le ampie corse in tutti e tre gli assi conferiscono la massima capacità di centraggio ed il possibile riutilizzo del robot su presse e stampi di differenti dimensioni.

robot-asservimento-sm3-x-series-campetella-robotic-center

Versione a doppio braccio trasversale, ancora più funzionale

SM3 X-Series è disponibile in versione a doppio braccio trasversale (SM3-D), consentendo l’applicabilità del robot con particolari stampi stack-mould e vantaggi in applicazioni IML con ridotte corse di apertura pressa.

robot-lineare-per-automazioni-sm3-x-series-campetella

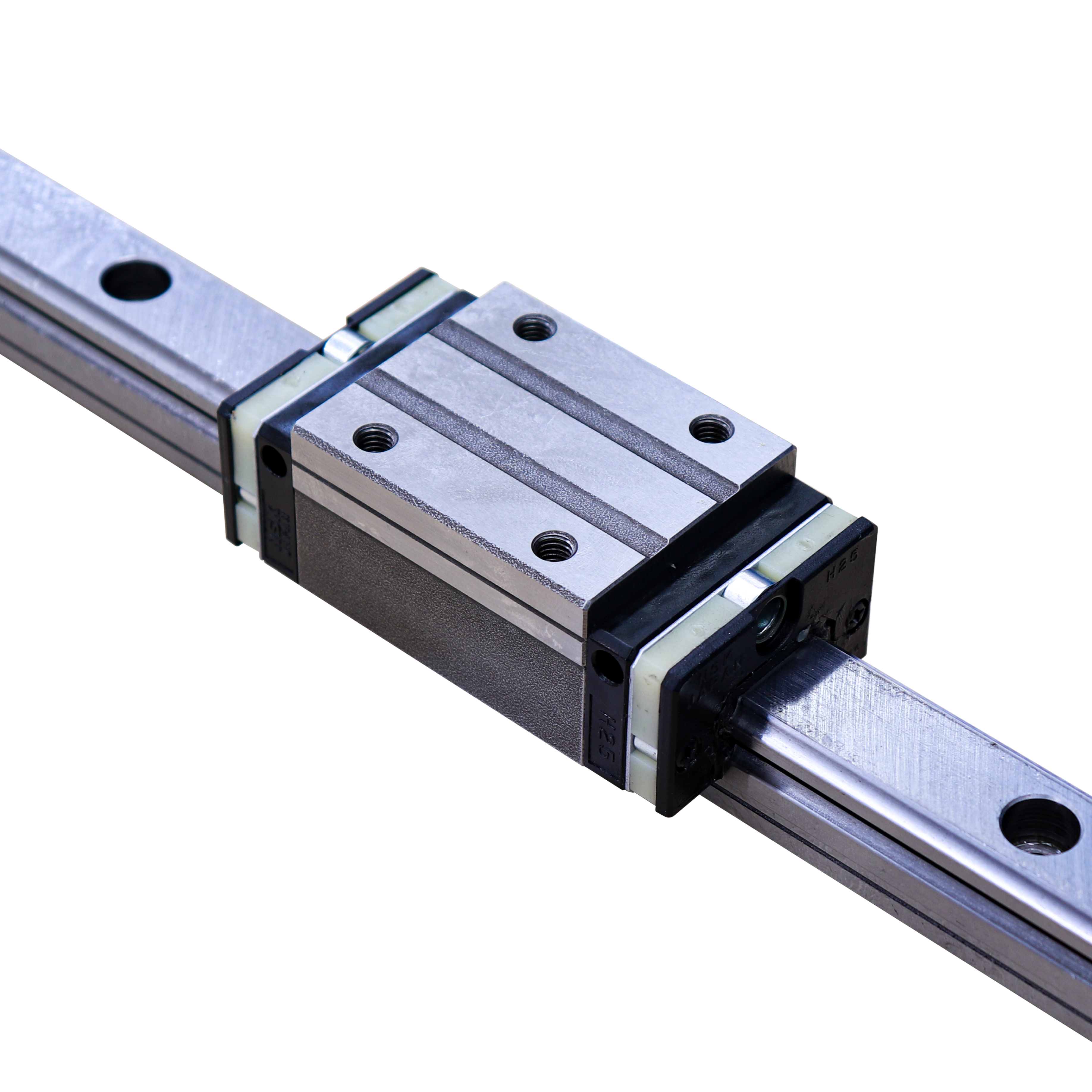

Pattini autolubrificanti, esenti da manutenzione a lunga durata

SM3 X-Series è dotato di pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato. Tale sistema consente un funzionamento esente da ingrassaggio delle guide per oltre 40.000km, con conseguenti forti risparmi in manutenzione e ridotti fermi macchina.

robot-laterali-industriali-campetella-robotic-center-sm3-x-series

Polso con asse C pneumatico con portata massima di 12 kg

Il robot possiede un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati nello stampo, scegliendo da programma tra due posizioni (verticale/ orizzontale). La portata massima è di 12 kg.

Caratteristiche tecniche


SM3-O

SM3-D

Portata massima [kg]:


6

6 (x2)

Asse verticale:


Diretto

Diretto

Bilanciamento pneumatico asse verticale:

Di serie

Di serie

Corsa Asse Z - Trasversale [mm]:


2400

2400 (x2)

Corsa Asse X - Estrazione [mm]:


800

800

Corsa Asse Y - Verticale [mm]:

800

800

Movimentazione assi X,Y,Z:


Servomotori AC brushless sincroni


Servomotori AC brushless sincroni


Sistema di guida assi X,Y,Z:

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1


± 0,1


Rotazione asse C pneumatico [deg]:

0°/90°

0°/90°

Unità di controllo:


Sistema proprietario Campetella EVO


Sistema proprietario Campetella EVO
