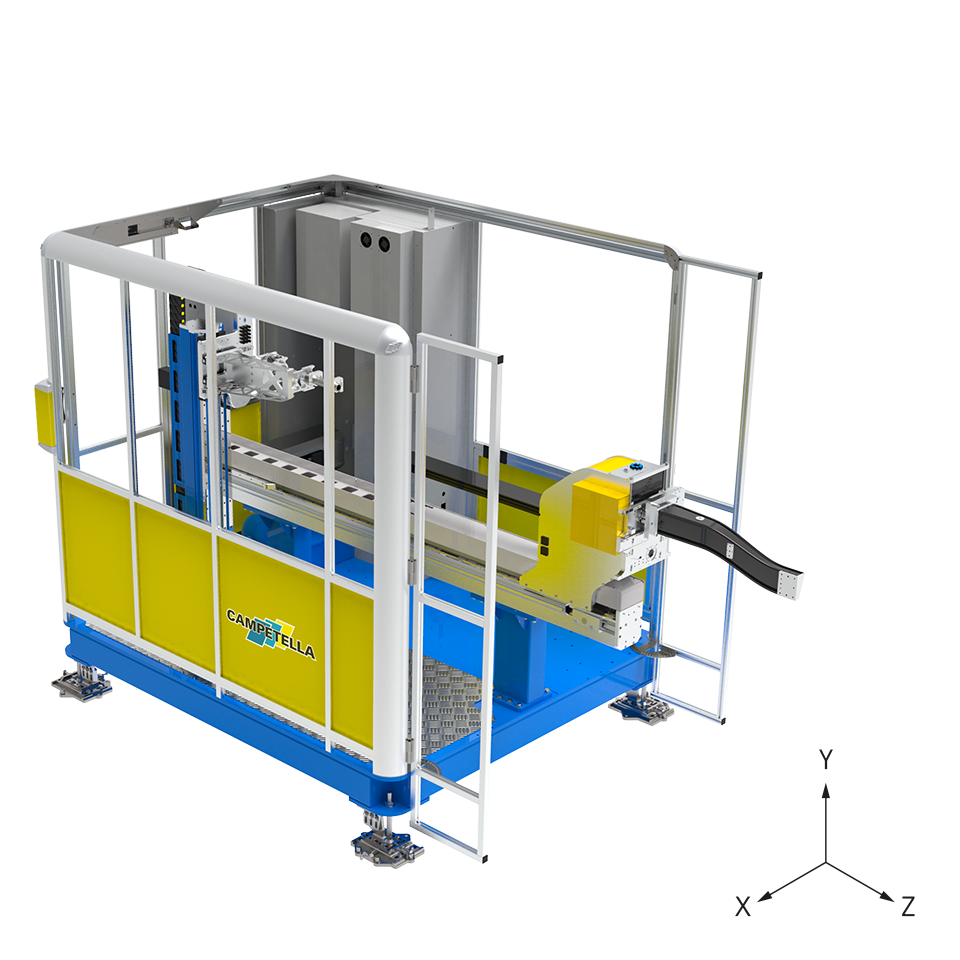

Modula Mini X-Series

Il side-entry compatto ed ultrarapido Fratello minore di Modula X-Series, il modello Mini riduce corse ed ingombi ma non certo l’inconfondibile vocazione alle massime performance. Mantenendo i potenti servomotori brushless e riducendo le masse in movimento, Modula Mini X-Series è il più veloce robot side-entry Campetella, consentendo tempi ciclo prossimi ai 2 secondi.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-per-impianti-iml-campetella-robotic-center-mini-modula-x-series

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Concepito per le più elevate prestazioni in presse di medio tonnellaggio

Modula Mini X-Series è il robot side-entry particolarmente indicato per cicli di lavoro estremamente rapidi, mono e multi-cavità su presse di medio tonnellaggio

  • Pressa fino a 600 tonnellate
  • Asse Z 2150 mm
  • Asse X 150 mm
  • Asse di scarico 1300 mm
  • Portata fino a 10 kg
  • Dry Cycle da 2,0”
robot-cartesiano-per-impianti-iml-mini-modula-x-series-campetella

Dotazioni e vantaggi del robot Modula Mini X-Series

Scopri maggiori dettagli sulle dotazioni del robot laterale industriale Modula Mini X-Series e sui vantaggi che apporta alla produzione tramite le sue configurazioni speciali. Richiedi informazioni

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-lineare-per-presse-campetella-mini-modula-x-series

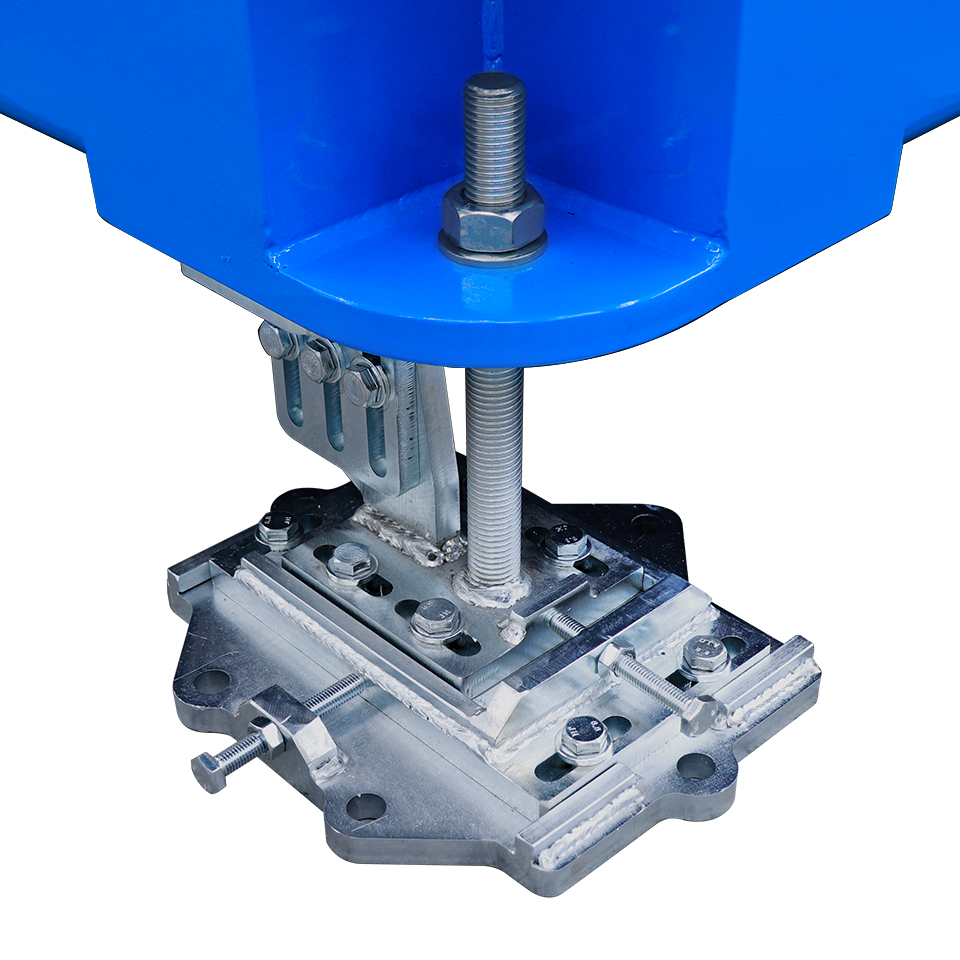

Stabile ed ancorato al terreno

Come in un mezzo da competizione, Modula Mini X-Series è il frutto di accurate scelte progettuali volte a garantire le massime accelerazioni e velocità in totale stabilità.

Il solido basamento a terra, in acciaio elettrosaldato, è il punto di partenza di una struttura ben ancorata al terreno e svincolata da ogni vibrazione proveniente dalla pressa. La trave portante in in alluminio, fissata con rigidi supporti al basamento, è posta ad un’altezza limitata dal terreno, garantendo un basso baricentro e sbalzi ridotti. Tutto ciò si traduce in una meccanica estremamente robusta, necessaria per supportare la massima spinta dei potenti servomotori brushless delle parti in movimento.

robot-industriale-italiano-mini-modula-x-series-campetella-robotic-center

Leggero e resistente dove serve

Se da un lato il telaio a terra è pesante e robusto per conferire elevata stabilità, le parti in movimento sono per lo più ricavate dal pieno con leghe di alluminio altoresistenziali e bracci in fibra di carbonio. Profili e geometrie accuratamente ottimizzati garantiscono la massima resistenza ed affidabilità, riducendo allo stesso tempo le inerzie. In altri termini, Modula Mini X-Series adotta soluzioni tecniche altamente sofisticate, più comunemente impiegate nei settori dell’aeronautica e delle competizioni motoristiche, alla ricerca delle accelerazioni e velocità più estreme.

robot-asservimento- mini-modula-x-series-campetella

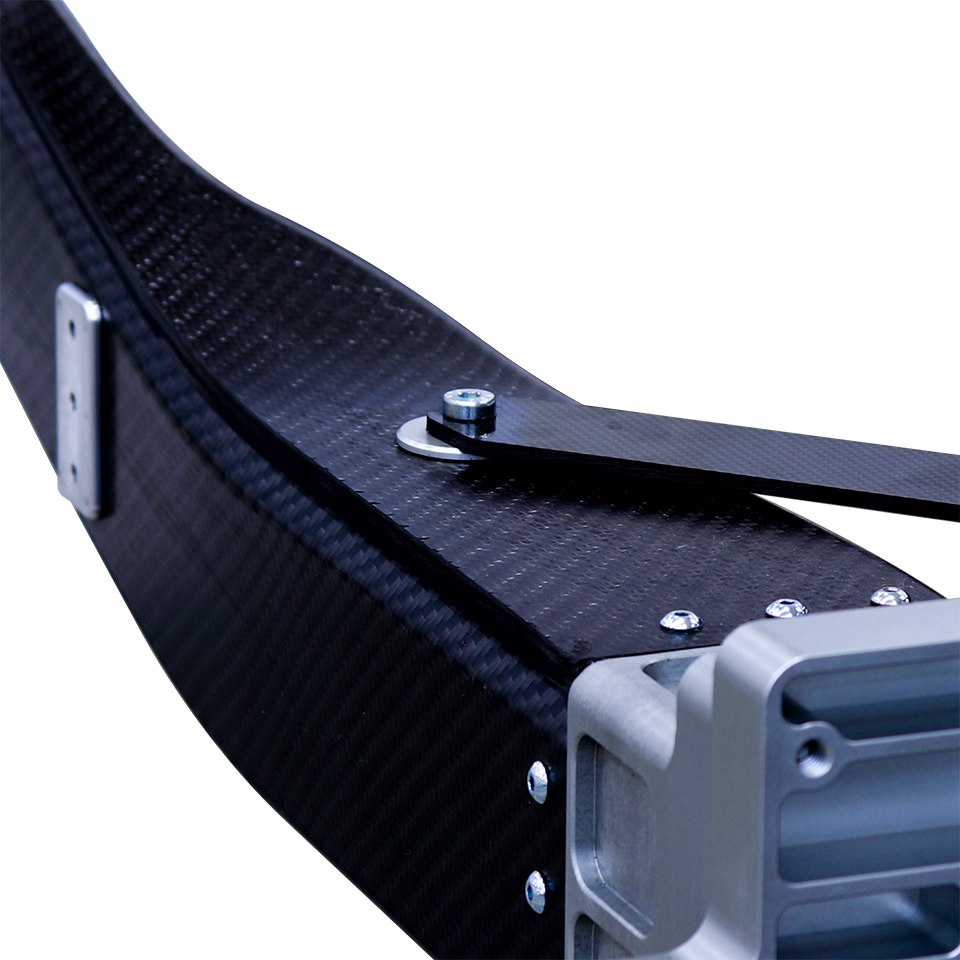

Innovativo braccio in fibra di carbonio a profilo twistato

Similmente alla tecnologia aeronautica dei profili alari, Modula Mini X-Series è dotato di braccio in fibra di carbonio con profilo svergolato a sezione variabile, ovvero twistato. Tale soluzione conferisce al robot una rigidezza ineguagliabile, azzerando praticamente ogni vibrazione sulla mano di presa. Il profilo svergolato a sezione variabile consente inoltre la massima riduzione dell’ingombro del braccio, particolarmente utile per la riduzione della corsa di apertura (e del tempo ciclo) nelle presse per stampaggio a iniezione. In conclusione, massima precisione nelle più gravose condizioni di utilizzo e minimi tempi ciclo.

robot-lineare-per-automazioni-mini-modula-x-series-campetella

Pattini autolubrificanti, esenti da manutenzione a lunga durata

Il robot side-entry Modula Mini X-Series è dotato di pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato. Tale sistema consente un funzionamento esente da ingrassaggio delle guide per oltre 40.000km, con conseguenti forti risparmi in manutenzione e ridotti fermi macchina.

Per favore, accetta i cookie di marketing per guardare questo video.

Caratteristiche tecniche


Modula  Mini - 1

Portata massima [kg]:


10

Corsa Asse Z - Trasversale [mm]:


2150

Corsa Asse X – Braccio estrazione [mm]:


150

Corsa Asse di scarico - Verticale [mm]:

1300

Movimentazione assi:


Servomotori AC brushless sincroni


Sistema di guida assi:

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1


Unità di controllo:


Sistema proprietario Campetella EVO


Hai domande?
Mettiti in contatto con noi! Il nostro team sarà lieto di aiutarti a trovare la soluzione più adatta alle tue esigenze produttive.
