Concept X-Series

Ridefinisce il concetto di side-entry nelle applicazioni multi-cavità Caratterizzato da una meccanica geniale e rivoluzionaria, Concept X-Series stravolge il concetto di produttività nel mondo dei robot side-entry ad alta velocità. Perfetto con l’impiego di voluminose mani di presa, è imbattibile nelle più spinte applicazioni ad alto numero di cavità di particolari leggeri.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-laterali-industriali-campetella-robotic-center-concept-x-series

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Estremamente produttivo nelle applicazioni ad elevato numero di cavità

Concept X-Series è il robot side-entry ideale nelle applicazioni ad alto numero di cavità di particolari leggeri, con cicli di lavoro particolarmente rapidi in presse di medio-alto tonnellaggio.

  • Pressa fino a 700 tonnellate
  • Asse Z 2520 mm
  • Asse X 290 mm
  • Asse di scarico 670 mm
  • Portata fino a 15 kg
  • Dry Cycle da 5,0”
robot-asservimento-concept-x-series-campetella-robotic-center

Dotazioni e vantaggi del robot Concept X-Series

Scopri maggiori dettagli sulle dotazioni del robot laterale industriale Concept X-Series e sui vantaggi che apporta alla produzione tramite le sue configurazioni speciali. Richiedi informazioni

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-cartesiani-per-stampaggio-ad-alta-velocita-concept-x-series-campetella

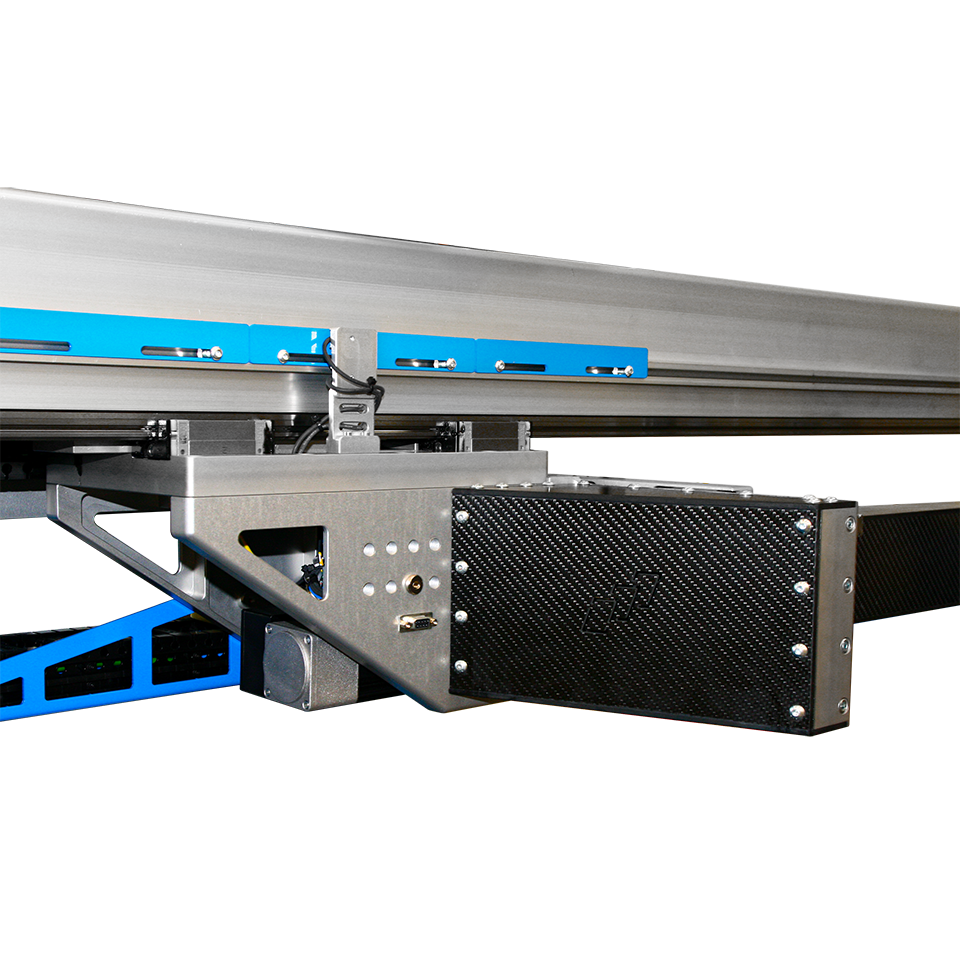

Innovativo, veloce ed efficiente

Concept X-Series presenta un’architettura inedita ed innovativa, pensata per coniugare massime prestazioni ed efficienza. Il solido basamento a terra è il punto di partenza per un robot altamente stabile ed esente da vibrazioni provenienti dalla pressa. La robusta struttura consente l’impiego di potenti servomotori, in grado di garantire poderose accelerazioni e ridotti tempi ciclo. Infine, un esclusivo cinematismo a camme consente l’utilizzo di un unico motore per il duplice movimento di estrazione lineare e rotazione del polso, energeticamente efficiente ed estremamente rapido.

braccio-robotico-industriale-concept-x-series-campetella-robotic-center

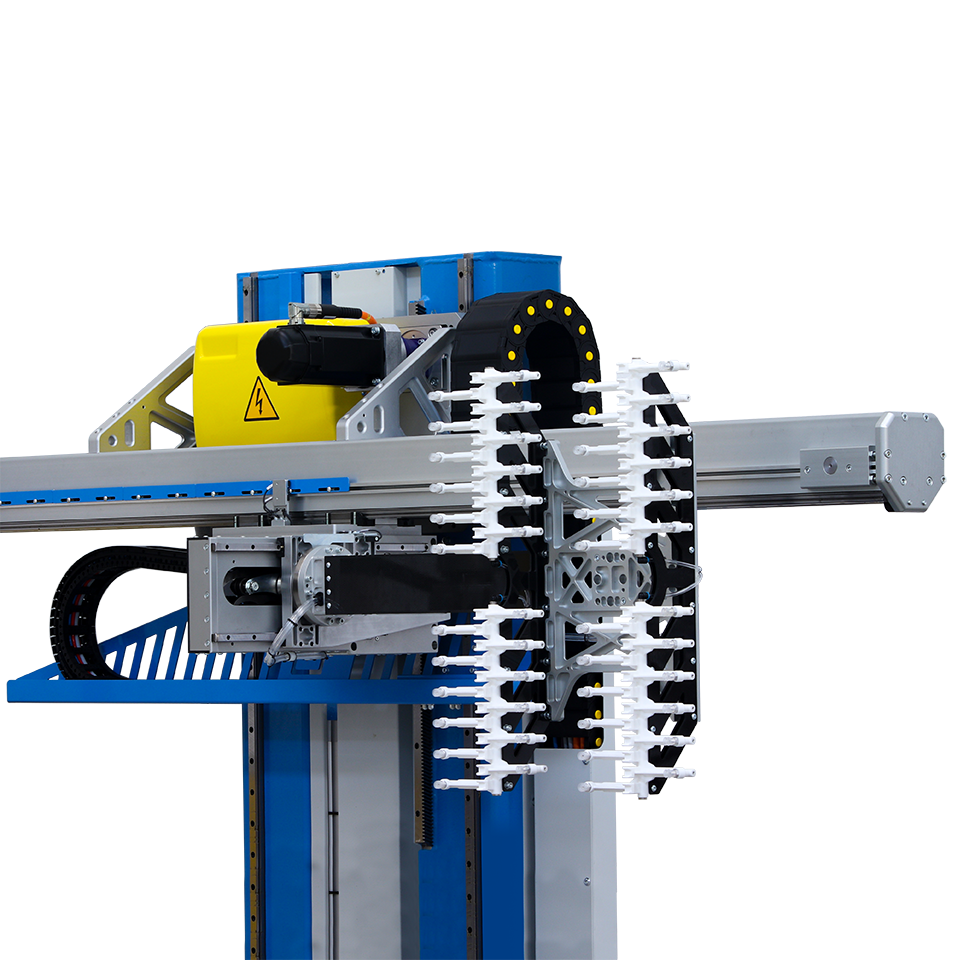

Materiali leggeri e resistenti dal mondo delle competizioni

Se da un lato il telaio a terra è pesante e robusto per conferire elevata stabilità, le parti in movimento sono per lo più ricavate dal pieno con leghe di alluminio altoresistenziali e bracci in fibra di carbonio. Profili e geometrie accuratamente ottimizzati garantiscono la massima resistenza ed affidabilità, riducendo allo stesso tempo le inerzie. In altri termini, Concept X-Series adotta soluzioni tecniche altamente sofisticate, più comunemente impiegate nei settori dell’aeronautica e delle competizioni motoristiche, alla ricerca delle accelerazioni e velocità più estreme.

robot-industriale-italiano-concept-x-series-campetella-robotic-center

Semplicemente tutto in uno

Concept X-Series non richiede alcun asse di pallettizzazione esterno e relativa mano di presa, tipicamente presenti nei tradizionali robot side entry. I tre assi liberamente programmabili, unitamente al polso integrato, consentono di svolgere tutte le operazioni di presa, deposito e pallettizzazione con una singola mano, in maniera sequenziale. La programmazione e la gestione del robot risulta estremamente semplificata, evitando il coordinamento parallelo di un asse di pallettizzazione esterno.

Addio ai problemi di trasferimento tra mani di presa

Specialmente nelle applicazioni multi-cavità, il trasferimento delle parti tra differenti mani di presa è una fase altamente delicata, in cui possono verificarsi possibili disallineamenti e perdite pezzo. La presenza di un’unica mano di presa elimina tale criticità alla radice, scongiurando possibili fermi macchina e perdite di produttività.

robot-laterale-per-impianti-iml-concept-x-series-campetella

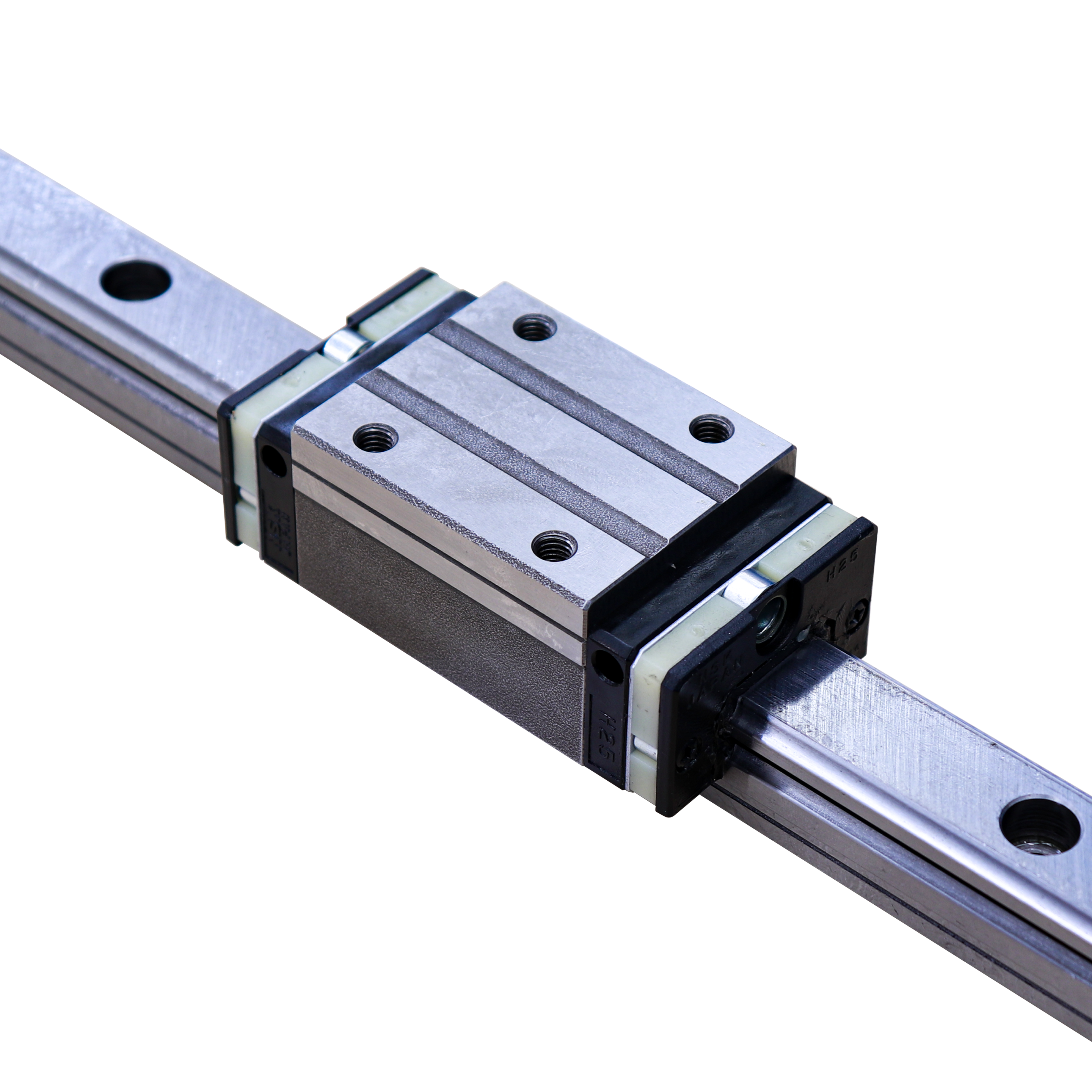

Pattini autolubrificanti, esenti da manutenzione a lunga durata

Il robot side-entry Concept X-Series è dotato di pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato. Tale sistema consente un funzionamento esente da ingrassaggio delle guide per oltre 40.000km, con conseguenti forti risparmi in manutenzione e ridotti fermi macchina.

Per favore, accetta i cookie di marketing per guardare questo video.

Caratteristiche tecniche


Modula Maxi - 2

Portata massima [kg]:


15

Asse verticale

Diretto

Bilanciamento pneumatico asse verticale:

Di serie

Corsa Asse Z - Trasversale [mm]:


2520

Corsa Asse X – Braccio estrazione [mm]:


290

Corsa Asse Y - Verticale [mm]:

670

Movimentazione assi:


Servomotori AC brushless sincroni


Sistema di guida assi:

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1


Unità di controllo:


Sistema proprietario Campetella EVO
