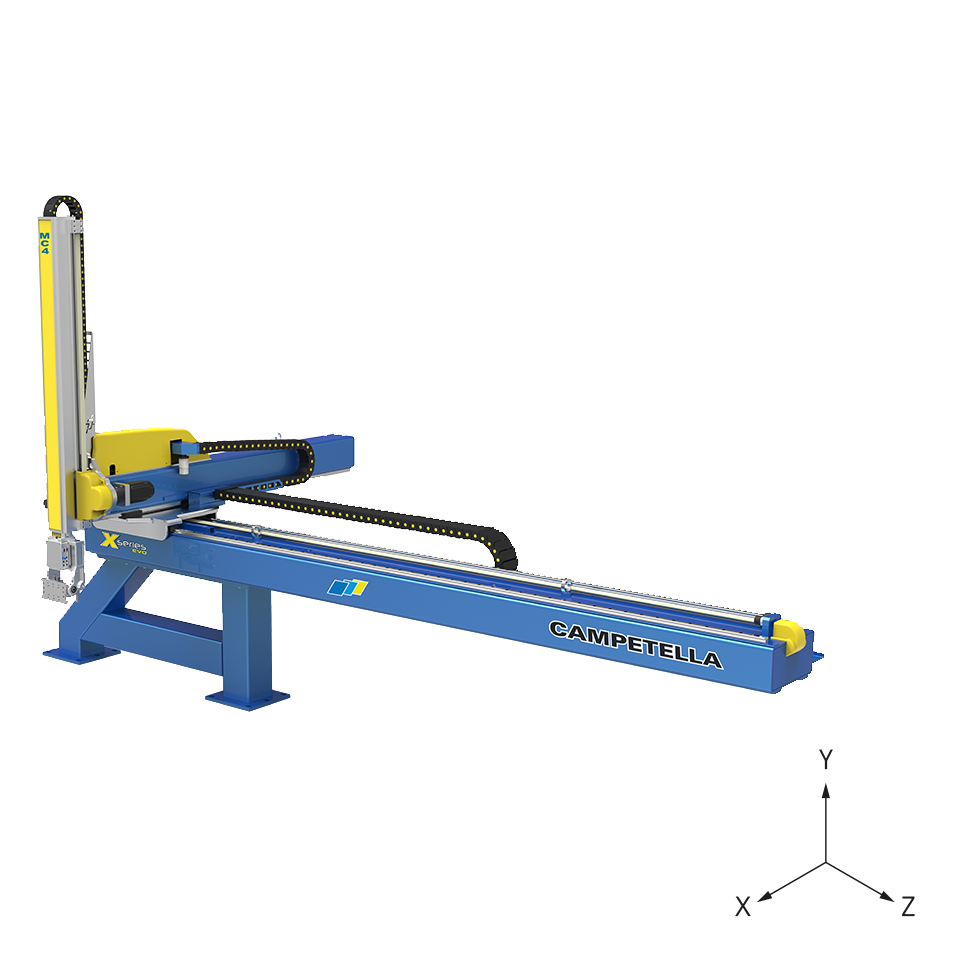

MC4 X-Series

Robot cartesiano top entry di fascia premium, accuratamente progettato per le più elevate performance su ogni fronte. Robustezza, velocità e controllo sono le caratteristiche principali di questo manipolatore pensato per la massima produttività.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-cartesiano-campetella-mc4-x-series

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot dalle dimensioni generose e dalle massime prestazioni per le presse di alto tonnellaggio

Il robot cartesiano MC4 X-Series è caratterizzato da una robusta struttura meccanica ed è consigliato per l’automazione più spinta di presse per stampaggio a iniezione di elevato tonnellaggio.


  • Pressa fino a 1600 tonnellate
  • Asse verticale configurabile: tipo H – T
  • Polso configurabile: fino a 5 assi servo-controllati
  • Corsa asse Z: 3000-3500 -4000 mm
  • Corsa asse X: 1500 mm
  • Corsa asse Y: 2000-2400-2580 mm
  • Portata fino a 40 kg
  • Dry Cycle da 10”
robot-per-automazioni-industriali-mc4-x-series-campetella

Dotazioni e vantaggi del modello MC4 X-Series

Approfondisci le dotazioni del robot lineare ad entrata verticale MC4 X-Series e scopri i numerosi vantaggi che apporta alla produzione anche attraverso le sue configurazioni speciali. Richiedi informazioni.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-cartesiano-industriale-campetella-mc4-x-series

Armadio elettrico di controllo a terra

MC4 X-Series prevede esclusivamente armadio elettrico di controllo a terra, di ridotto ingombro e caratterizzato dalla massima accessibilità.

robot-cartesiano-per-impianti-iml-mc4-x-series-campetella

La struttura meccanica del MC4 X-Series

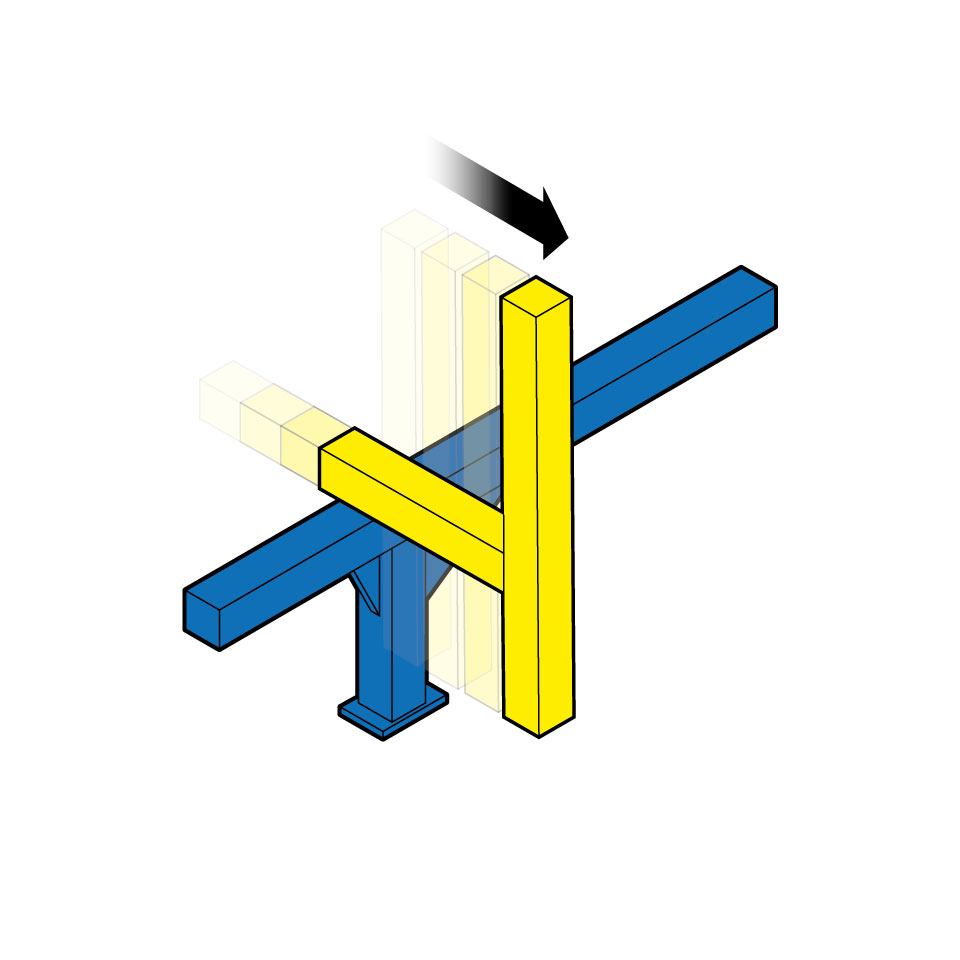

Il robot è caratterizzato dal gruppo asse verticale fissato frontalmente all’asse di estrazione. Ciò comporta sbalzi ridotti, elevato bilanciamento meccanico e assenza di problemi di collisione tra articolo ed asse di estrazione.

Asse verticale configurabile

Per incontrare le differenti esigenze in termini di portata, corsa ed ingombri, il robot MC4 X-Series è disponibile con due differenti tipologie di asse verticale. Tipo H: asse telescopico doppia-sfilata con cilindro di bilanciamento pneumatico. Tipo T: asse telescopico tripla-sfilata con cilindro di bilanciamento pneumatico. Elevata corsa per minimo ingombro verticale, è la soluzione ideale per installazioni con vincoli di altezza al soffitto.

Entrambi i verticali includono il cilindro di bilanciamento pneumatico, un dispositivo che supporta il lavoro del servo-azionamento elettrico dell’asse verticale, incrementando la portata massima e minimizzando i consumi energetici.

robot-assi-cartesiani-mc4-x-series-campetella-robotic-center

Polso configurabile: fino a 5 assi elettrici servo-azionati

Il robot prevede come dotazione standard un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale).

Per esigenze di manipolazione più complesse, sono disponibili differenti polsi con assi aggiuntivi ad azionamento pneumatico o elettrico. Nella configurazione più avanzata il polso prevede due assi servo-azionati, rendendo il manipolatore una macchina dal massimo controllo a 5 assi elettrici.

Per favore, accetta i cookie di marketing per guardare questo video.

Caratteristiche tecniche

Caratteristiche tecniche

MC4 - 1 H

MC4 - 1 T

MC4 - 2 H

MC4 - 2 T

MC4 - 3 H
MC4 - 3 T
MC4 - 4 H
MC4 - 4 T

Portata Massima [kg]:

40

25

40

25

40

25

40

25

Asse verticale:

Telescopico (2X)

Telescopico (3X)

Telescopico (2X)

Telescopico (3X)

Telescopico (2X)

Telescopico (3X)

Telescopico (2X)

Telescopico (3X)

Corsa Asse Z – Trave [mm]:

3000

3000

3000

3000

3500

3500

4000

4000

Corsa Asse X - Estrazione [mm]:

1500

1500

1500

1500

1500

1500

1500

1500

Corsa Asse Y - Verticale [mm]:

2000

2000

2400

2580

2400

2580

2400

2580

Movimentazione assi X,Y,Z:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Rotazione asse C elettrico [deg]:

0°÷180°

Rotazione AB pneumatico [deg]:

0°/90° o 0°/180°

Rotazione AB elettrico [deg]:

0°÷360°

Rotazione asse B elettrico [deg]:

0°÷338°

Unità di controllo:

Sistema proprietario Campetella EVO
