MC3 X-Series

Robot cartesiano top entry di fascia premium, accuratamente progettato per le più elevate performance su ogni fronte. Robustezza, velocità e controllo sono le caratteristiche principali di questo manipolatore pensato per la massima produttività.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-assi-cartesiani-mc3-x-series-campetella-robotic-center

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot dalle massime prestazioni per le presse di medio e alto tonnellaggio

Il robot cartesiano industriale MC3 X-Series viene consigliato per l’automazione più spinta di presse per stampaggio a iniezione di medio e alto tonnellaggio.


  • Pressa fino a 1000 tonnellate
  • Asse verticale configurabile: tipo H – M – B
  • Polso configurabile: fino a 5 assi servo-controllati
  • Corsa asse Z: 2500-3000-3500 mm
  • Corsa asse X: 1200 mm
  • Corsa asse Y: 1400-1600-1800 mm
  • Portata fino a 40 kg
  • Dry Cycle da 8”


robot-asservimento-mc3-x-series-campetella-robotic-center

Dotazioni e vantaggi del modello MC3 X-Series

Approfondisci le dotazioni del robot lineare ad entrata verticale MC3 X-Series e scopri i numerosi vantaggi che apporta alla produzione anche attraverso le sue configurazioni speciali. Richiedi informazioni.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
5-axis-cartesian-robot-mc3-x-series-evo-campetella-robotic-center

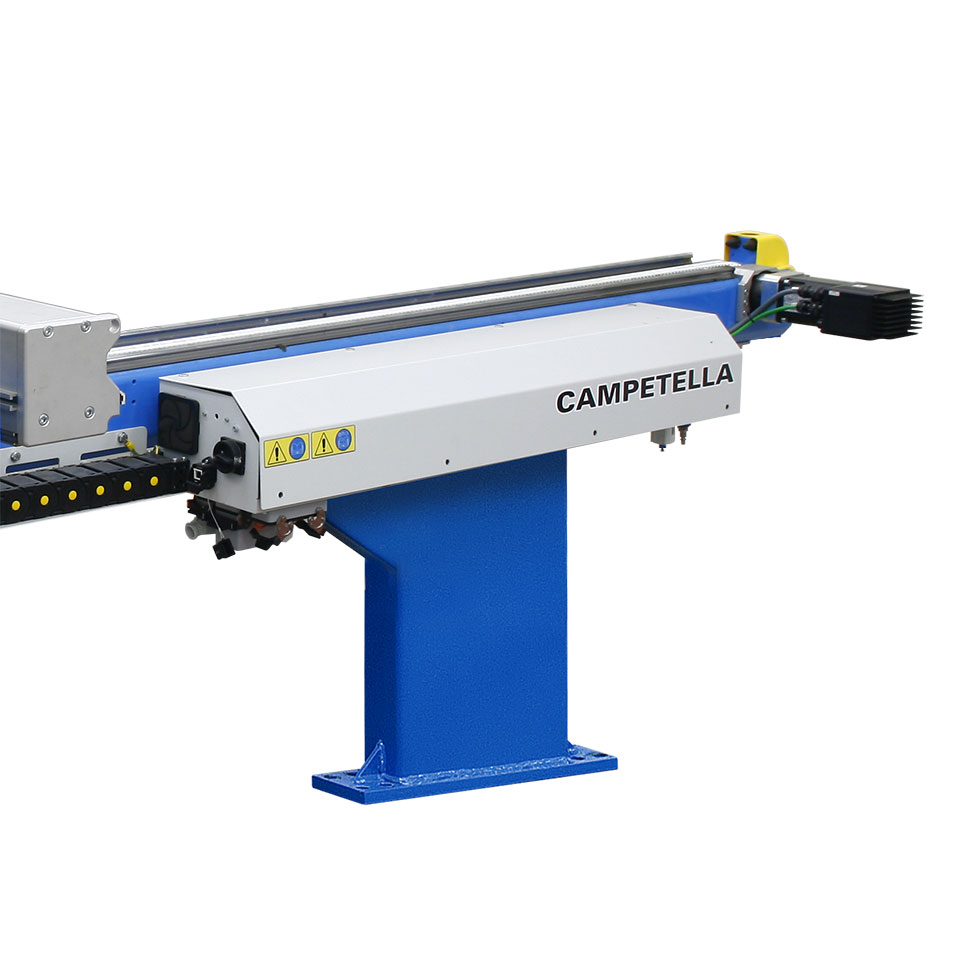

Quadro elettrico di controllo integrato a bordo o armadio a terra

MC3 X-Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione. Per particolari esigenze di accessibilità e manutenzione, è disponibile su richiesta l’armadio elettrico a terra, in sostituzione del quadro elettrico integrato a bordo.

robot-cartesiano-per-impianti-iml-mc3-x-series-campetella

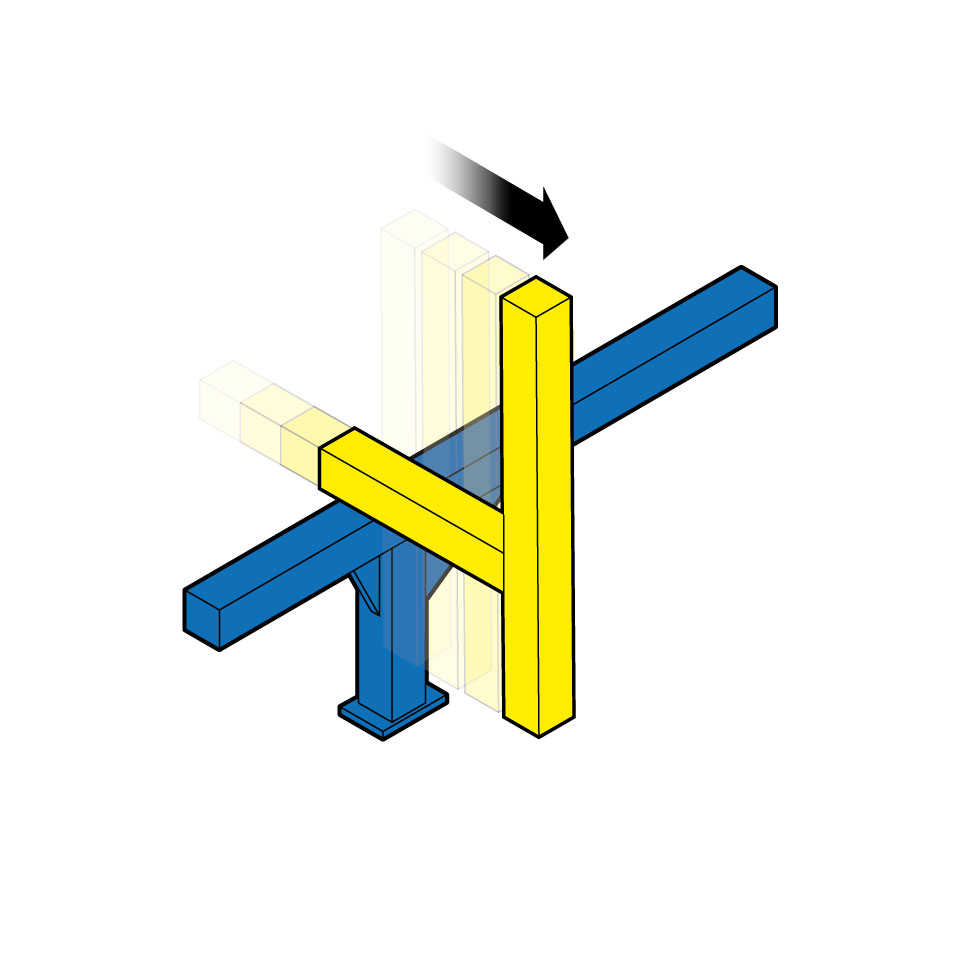

La struttura meccanica del MC3 X-Series

Il robot è caratterizzato dal gruppo asse verticale fissato frontalmente all’asse di estrazione. Ciò comporta sbalzi ridotti, elevato bilanciamento meccanico e assenza di problemi di collisione tra articolo ed asse di estrazione.

Asse verticale configurabile

Per incontrare le differenti esigenze in termini di portata, corsa ed ingombri, il robot MC3 X-Series è disponibile con tre differenti tipologie di asse verticale. Tipo B: asse diretto mono-sfilata, semplice e funzionale. Tipo H: asse telescopico doppia-sfilata con cilindro di bilanciamento pneumatico. Elevata corsa per minimo ingombro verticale, è la soluzione ideale per installazioni con vincoli di altezza al soffitto. Tipo M: asse diretto mono-sfilata, struttura rinforzata per il massimo payload.

I verticali tipo H ed M includono il cilindro di bilanciamento pneumatico, un dispositivo che supporta il lavoro del servo-azionamento elettrico dell’asse verticale, incrementando la portata massima e minimizzando i consumi energetici.

robot-cartesiano-campetella-mc3-x-series

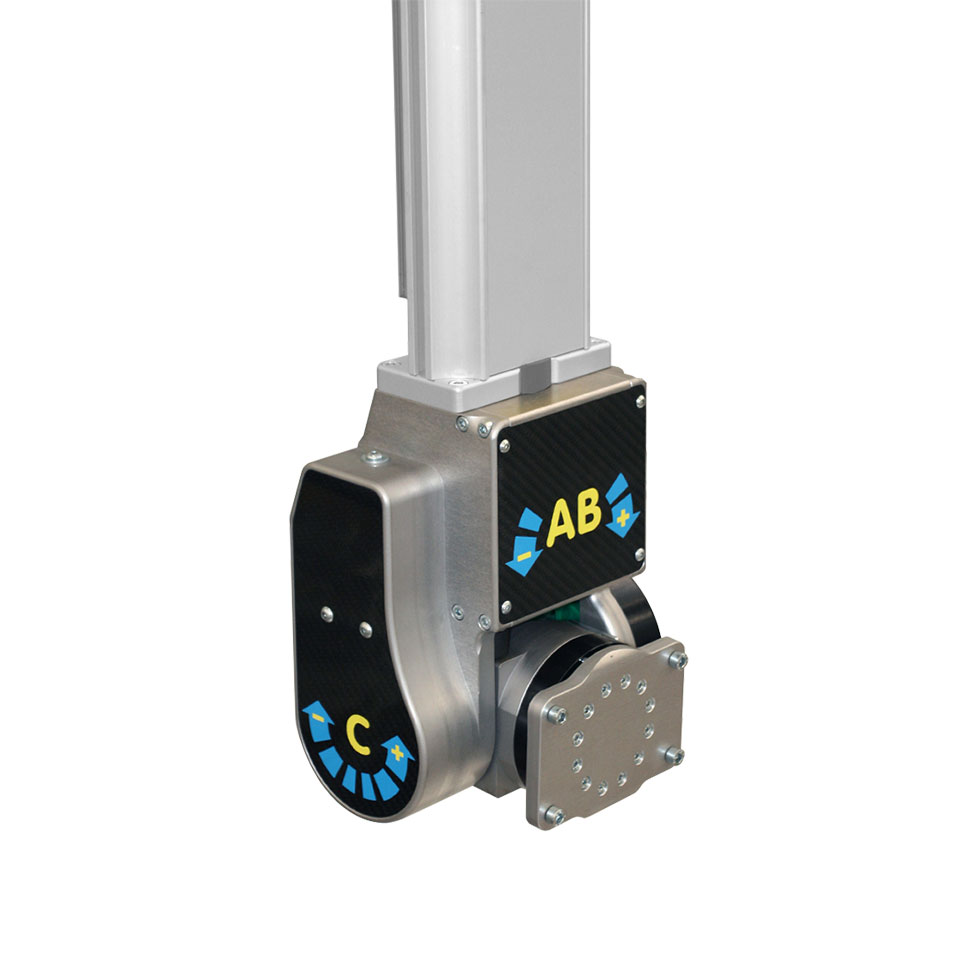

Polso configurabile: fino a 5 assi elettrici servo-azionati

Il robot prevede come dotazione standard un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale).

Per esigenze di manipolazione più complesse, sono disponibili differenti polsi con assi aggiuntivi ad azionamento pneumatico o elettrico. Nella configurazione più avanzata il polso prevede due assi servo-azionati, rendendo il manipolatore una macchina dal massimo controllo a 5 assi elettrici.

Caratteristiche tecniche

Caratteristiche tecniche

MC3 - 5 B

MC3 - 5 M

MC3 - 5 H

MC3 - 6 B

MC3 - 6 M
MC3 - 6 H
MC3 - 7 B
MC3 - 7 M
MC3 - 7 H

Portata Massima [kg]:

30

40

30

30

40

30

30

40

30

Asse verticale:

Diretto

Diretto

Telescopico

Diretto

Diretto

Telescopico

Diretto

Diretto

Telescopico

Corsa Asse Z – Trave [mm]:

2500

2500

2500

3000

3000

3000

3500

3500

3500

Corsa Asse X - Estrazione [mm]:

1200

1200

1200

1200

1200

1200

1200

1200

1200

Corsa Asse Y - Verticale [mm]:

1600

1400

1800

1600

1400

1800

1600

1400

1800

Movimentazione assi X,Y,Z:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Rotazione asse C elettrico [deg]:

0°÷180°

Rotazione AB pneumatico [deg]:

0°/90° o 0°/180°

Rotazione AB elettrico [deg]:

0°÷360°

Rotazione asse B elettrico [deg]:

0° ÷ 336°

Unità di controllo:

Sistema proprietario Campetella EVO
