MC3 E-Series

MC3 E-Series è un robot cartesiano industriale di ultima generazione, progettato per elevate performance, accuratezza ed affidabilità. Dalle funzionalità più avanzate per il massimo livello di controllo.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-cartesiano-industriale-tre-assi-campetella-mc3-e-series

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot adatto per presse di medio e alto tonnellaggio

Il robot cartesiano industriale MC3 E-Series viene consigliato per l’automazione di presse per stampaggio a iniezione di medio e alto tonnellaggio.


  • Pressa fino a 1000 tonnellate
  • Asse verticale tipo L
  • Polso configurabile: fino a 4 assi servo-controllati
  • Corsa asse Z: 2500-3000-3500 mm
  • Corsa asse X: 1200 mm
  • Corsa asse Y: 1800 mm
  • Portata fino a 16 kg
  • Dry Cycle da 10”
robot-5-assi-mc3-e-series-campetella

Dotazioni e vantaggi del modello MC3 E-Series

Scopri maggiori dettagli sulle dotazioni del robot cartesiano per presse MC3 E-Series e sui vantaggi che apporta alla produzione anche attraverso le sue configurazioni speciali. Richiedi informazioni.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-cartesiano--per-presse-campetella-mc3-e-series

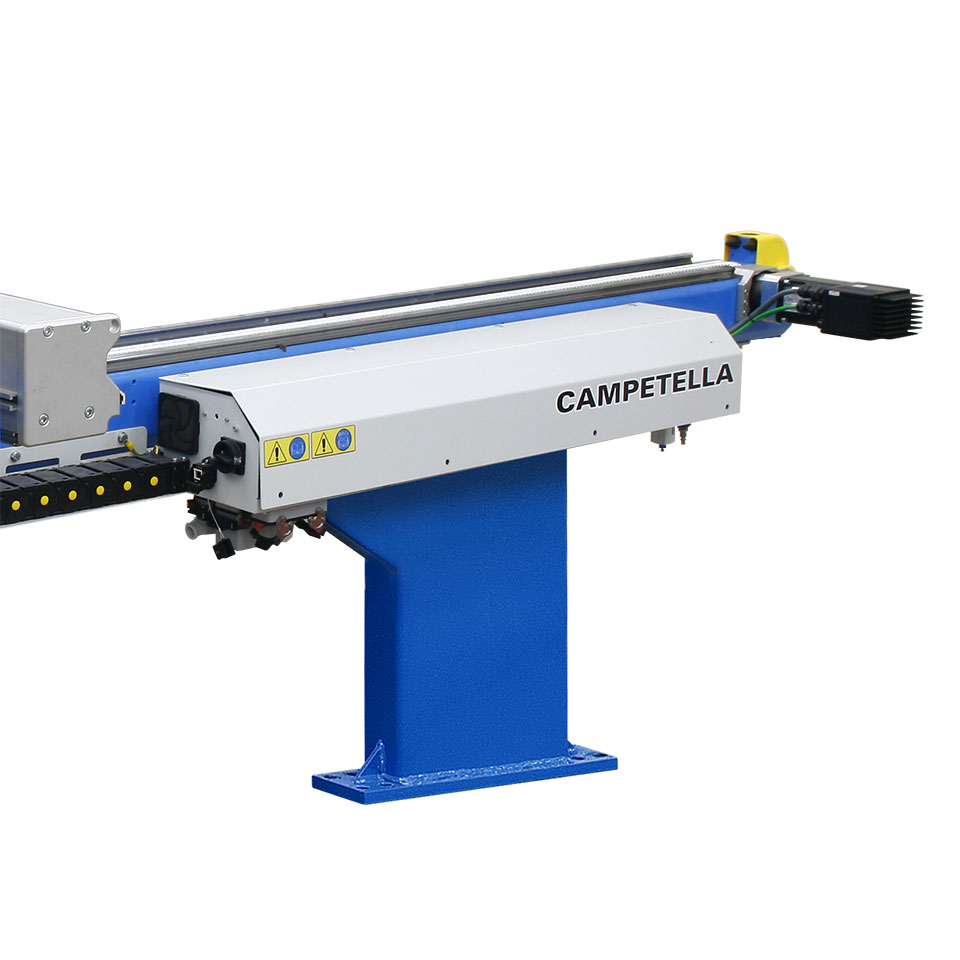

Quadro elettrico di controllo integrato a bordo

MC3 E-Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione.

robot-per-ottimizzare-cicli-di-produzione-mc3-e-series-campetella

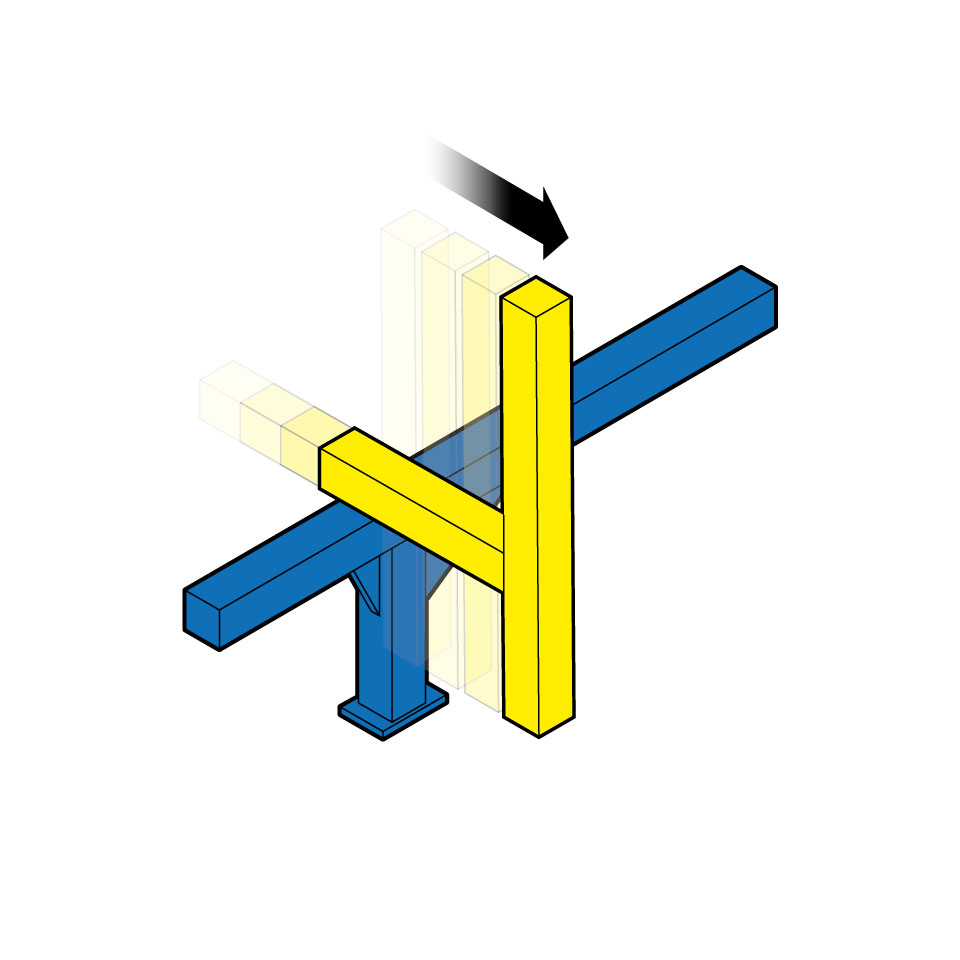

La struttura meccanica del MC3 E-Series

Il robot è caratterizzato dal gruppo asse verticale fissato frontalmente all’asse di estrazione. Ciò comporta sbalzi ridotti, elevato bilanciamento meccanico e assenza di problemi di collisione tra articolo ed asse di estrazione.

Asse verticale – Tipo L

Disponibile esclusivamente con asse verticale di tipo L, telescopico a doppia-sfilata. Elevata corsa per minimo ingombro verticale, è la soluzione ideale per installazioni con vincoli di altezza al soffitto.

robot-cartesiano-industriale-campetella-robotic-center-mc3-e-series

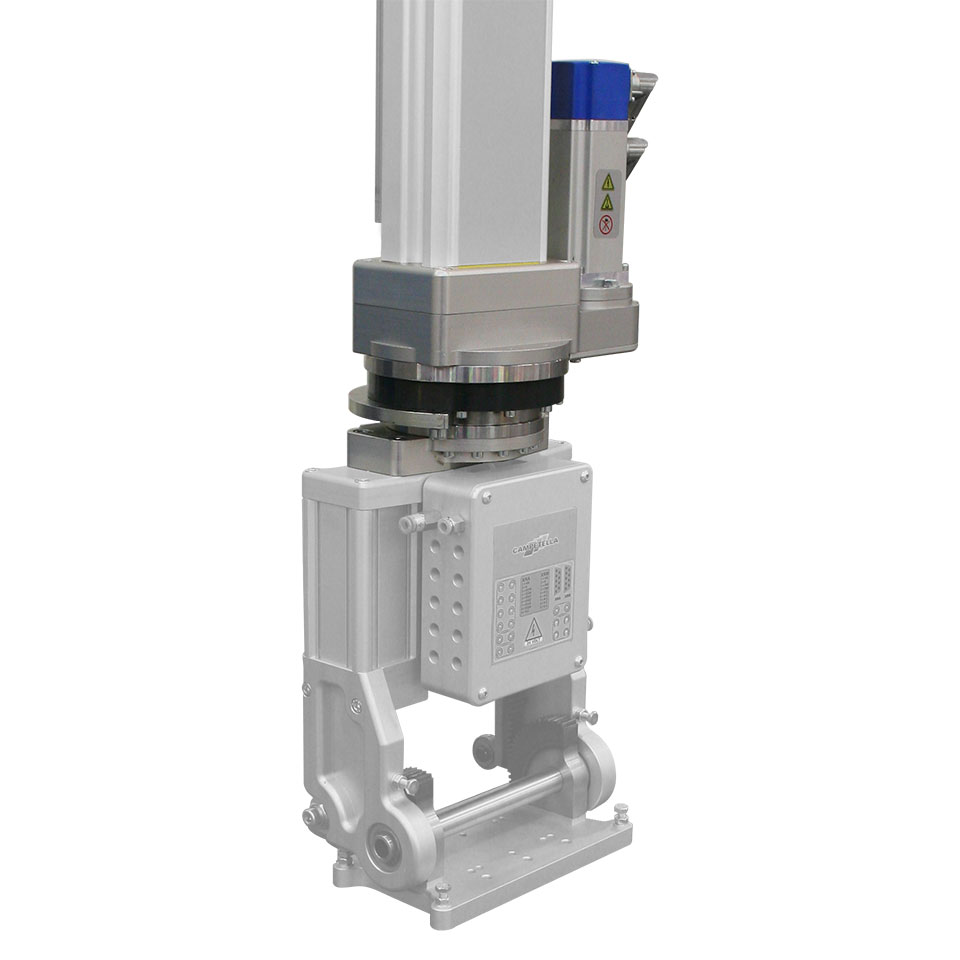

Polso configurabile: fino a 4 assi elettrici servo-azionati

Il robot prevede come dotazione standard un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale).

Per esigenze di manipolazione più complesse, sono disponibili differenti polsi con assi aggiuntivi ad azionamento pneumatico o elettrico. Nella configurazione più avanzata il polso prevede un asse servo-azionato, rendendo il manipolatore una macchina dal massimo controllo a 4 assi elettrici.

Per favore, accetta i cookie di marketing per guardare questo video.

Caratteristiche tecniche

Caratteristiche tecniche

MC3 - 5 L

MC3 - 6 L

MC3 - 7 L

Portata Massima [kg]:

16

16

16

Asse verticale:

Telescopico

Telescopico

Telescopico

Corsa Asse Z – Trave [mm]:

2500

3000

3500

Corsa Asse X - Estrazione [mm]:

1200

1200

1200

Corsa Asse Y - Verticale [mm]:

1800

1800

1800

Movimentazione assi X,Y,Z:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Rotazione AB pneumatico [deg]:

0°/90° o 0°/180°

Rotazione asse B elettrico [deg]:

0° ÷ 335°

Unità di controllo:

Sistema proprietario Campetella EVO
