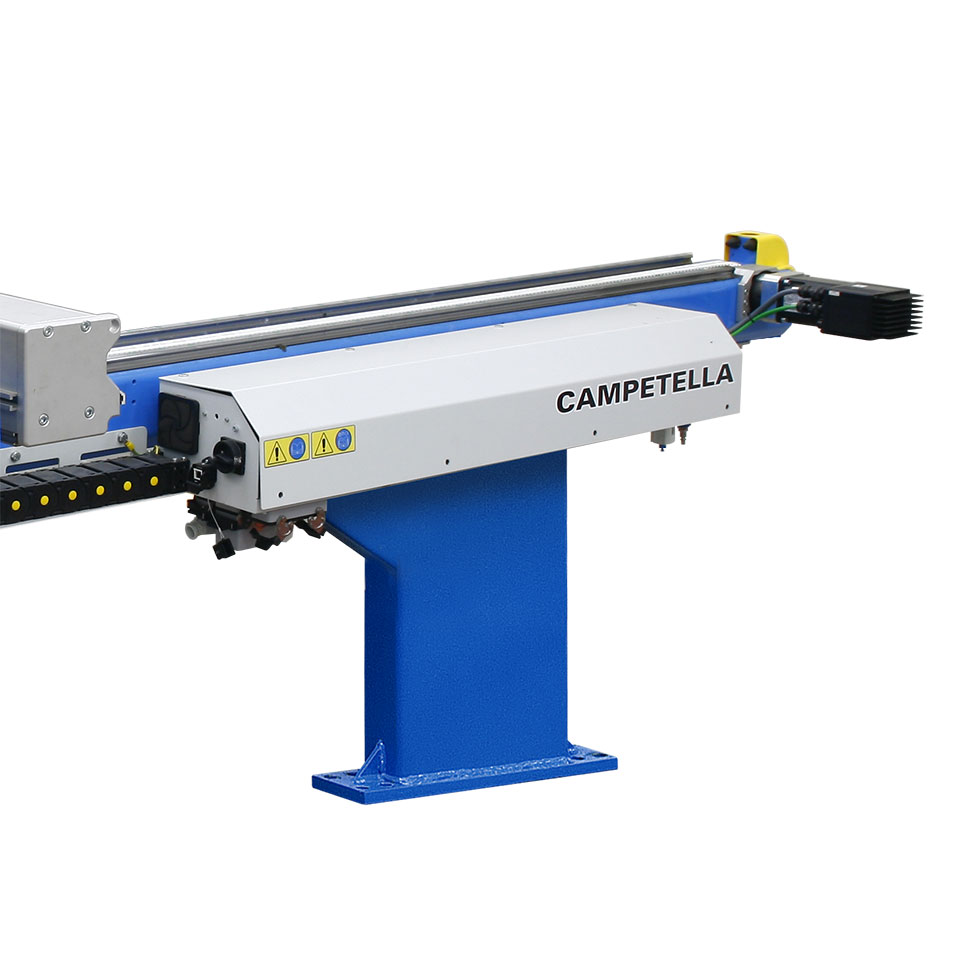

MC2 E-Series

Robot cartesiano industriale di ultima generazione, progettato per elevate performance, accuratezza ed affidabilità. Dalle funzionalità più avanzate per il massimo livello di controllo.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-cartesiano-industriale-campetella-mc2-e-series

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot adatto per le presse di piccolo e medio tonnellaggio

Il robot cartesiano industriale MC2 E-Series viene consigliato per l’automazione di presse per stampaggio a iniezione di medio tonnellaggio.


  • Pressa fino a 600 tonnellate
  • Asse verticale configurabile: tipo A e L
  • Polso configurabile: fino a 4 assi servo-controllati
  • Corsa asse Z: 2000-2500-3000 mm
  • Corsa asse X: 970 mm
  • Corsa asse Y: 1400-1600 mm
  • Portata fino a 9 kg
  • Dry Cycle da 8”
robot-5-assi-cartesiani-mc2-e-series-campetella

Dotazioni e vantaggi del modello MC2 E-Series

Scopri maggiori dettagli sulle dotazioni del robot cartesiano per presse MC2 E-Series e sui vantaggi che apporta alla produzione anche attraverso le sue configurazioni speciali. Richiedi informazioni.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-cartesiano--per-presse-campetella-mc2-e-series

Quadro elettrico di controllo integrato a bordo

MC2 E-Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione.

robot-lineare-5-assi-mc2-e-series-campetella-robotic-center

La struttura meccanica del MC2 E-Series

Il robot è caratterizzato dal gruppo asse verticale fissato frontalmente all’asse di estrazione. Ciò comporta sbalzi ridotti, elevato bilanciamento meccanico e assenza di problemi di collisione tra articolo ed asse di estrazione.

Asse verticale configurabile

Per incontrare le differenti esigenze in termini di corsa ed ingombri, il robot è disponibile con due differenti tipologie di asse verticale. Tipo A: asse diretto mono-sfilata, semplice e funzionale. Tipo L: asse telescopico doppia-sfilata, massima corsa per minimo ingombro verticale, è la soluzione ideale per installazioni con vincoli di altezza al soffitto.

robot-cartesiano--per-presse-campetella-mc2-e-series

Polso configurabile: fino a 4 assi elettrici servo-azionati

Il robot prevede come dotazione standard un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale).

Per esigenze di manipolazione più complesse, sono disponibili differenti polsi con assi aggiuntivi ad azionamento pneumatico o elettrico. Nella configurazione più avanzata il polso prevede un asse servo-azionato, rendendo il manipolatore una macchina dal massimo controllo a 4 assi elettrici.

Caratteristiche tecniche

Caratteristiche tecniche

MC2 - 1 A

MC2 - 1 L

MC2 - 2 A

MC2 - 2 L

MC2 - 3 A

MC2 - 3 L

Portata Massima [kg]:

9

9

9

9

9

9

Asse verticale:

Diretto

Telescopico

Diretto

Telescopico

Diretto

Telescopico

Corsa Asse Z – Trave [mm]:

2000

2000

2500

2500

3000

3000

Corsa Asse X - Estrazione [mm]:

970

970

970

970

970

970

Corsa Asse Y - Verticale [mm]:

1400

1600

1400

1600

1400

1600

Movimentazione assi X,Y,Z:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Rotazione AB pneumatico [deg]:

0°/90° o 0°/180°

Rotazione asse B elettrico [deg]:

0° ÷ 330°

Unità di controllo:

Sistema proprietario Campetella EVO
