GS2 X-Series

GS2 X-Series è il robot cartesiano ad entrata verticale per le prestazioni più estreme: motori ultra-performanti uniti a materiali da industria aerospaziale conferiscono accelerazioni e velocità da primato, per tempi di ciclo operativo fino a 2,5 secondi.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-per-automazioni-campetella-robotic-center-gs2-x-series

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Massima velocità per la massima produttività

Il cartesiano industriale GS2 X-Series è stato progettato per la massima riduzione del tempo ciclo, adatto a presse di medio tonnellaggio. Le iniziali di questo modello sono l’acronimo della parola “GunShot”: un colpo di pistola, non esiste infatti altro termine di paragone per descrivere la sua rapidità esplosiva.


  • Pressa fino a 400 tonnellate
  • Carbon Technology: asse verticale in fibra di carbonio
  • Polso con asse C pneumatico
  • Corsa asse Z: 2000-2500 mm
  • Corsa asse X: 500 mm
  • Corsa asse Y: 1200 mm
  • Portata fino a 2,5 kg
  • Dry Cycle da 2,5”
robot-3-assi-gs2-x-series-campetella-robotic-center

Dotazioni e vantaggi del modello GS2 X-Series

Approfondisci i dettagli sulle dotazioni del robot lineare ad alta velocità GS2 X-Series e sui vantaggi che apporta alla produzione. Richiedi informazioni.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-assi-cartesiani-gs2-x-series-campetella-robotic-center

Armadio elettrico di controllo a terra

GS2 X-Series prevede esclusivamente armadio elettrico di controllo a terra, di ridotto ingombro e caratterizzato dalla massima accessibilità.

robot-cartesiano-per-impianti-iml-gs2-x-series-campetella

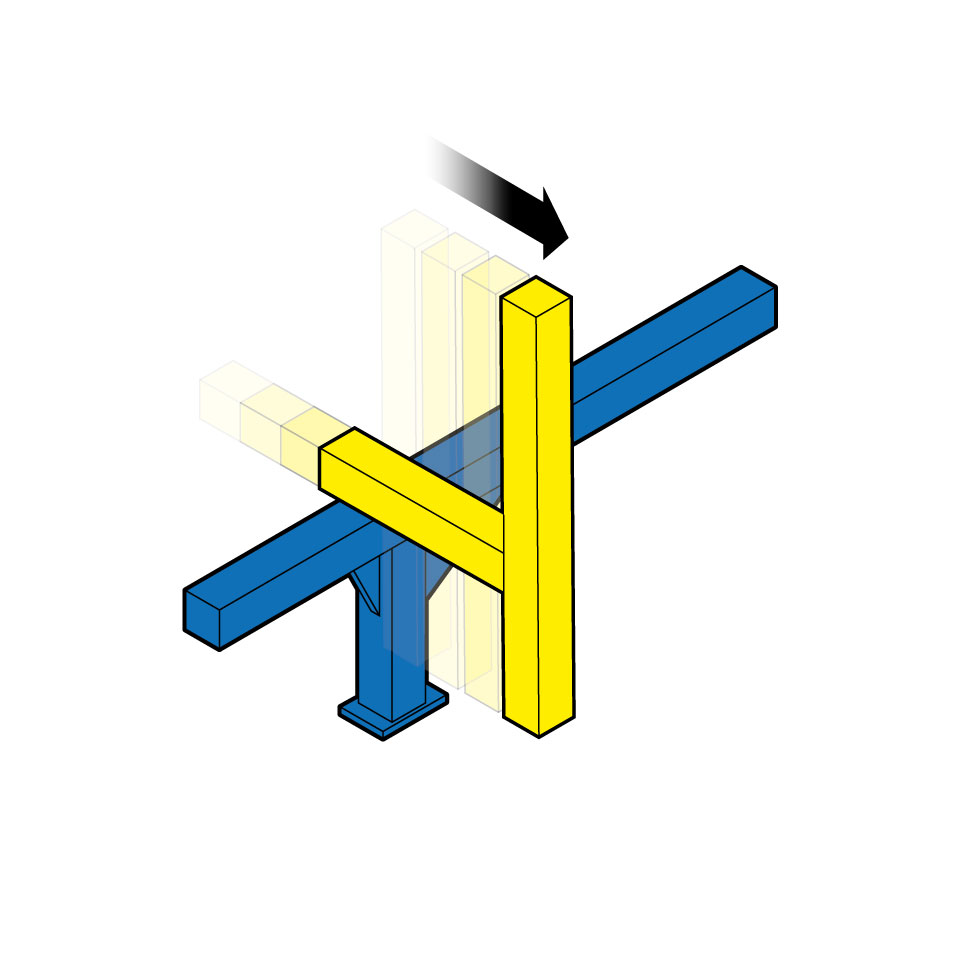

La struttura meccanica del GS2 X-Series

Il robot è caratterizzato dal gruppo asse verticale fissato frontalmente all’asse di estrazione. Ciò comporta sbalzi ridotti, elevato bilanciamento meccanico e assenza di problemi di collisione tra articolo ed asse di estrazione.

Carbon Technology: esclusivo asse verticale in fibra di carbonio

Per minimizzare le masse traslanti e consentire le massime accelerazioni, abbiamo sviluppato un esclusivo asse verticale in fibra di carbonio. Tanto leggero quanto robusto è di tipo diretto mono-sfilata. Massima precisione grazie al sistema di guida con pattini auto lubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato

robot-cartesiano--per-presse-campetella-gs2-x-series

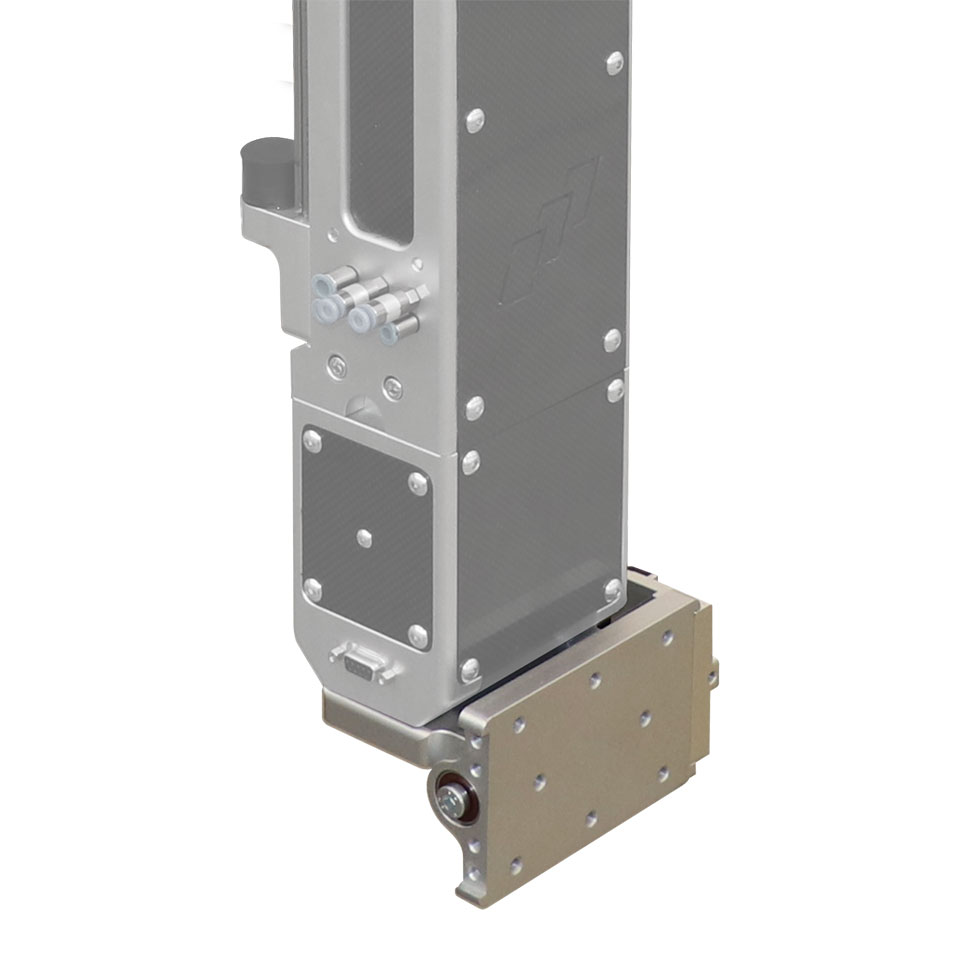

Polso con Asse C pneumatico

Il robot possiede un polso con asse C pneumatico che facilita il deposito in piano dei particolari prelevati nello stampo, scegliendo da programma tra due posizioni (verticale/ orizzontale).

Per favore, accetta i cookie di marketing per guardare questo video.

Caratteristiche tecniche

Caratteristiche tecniche

GS2-1B

GS2-2B

Portata Massima [kg]:

2,5

Asse verticale:

Diretto

Corsa Asse Z – Trave [mm]:

2000

2500

Corsa Asse X - Estrazione [mm]:

500

Corsa Asse Y - Verticale [mm]:

1200

Movimentazione assi X,Y,Z:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato


Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Unità di controllo:

Sistema proprietario Campetella EVO
