CX1 E-series

Robot cartesiano industriale di ultima generazione, progettato per elevate performance, accuratezza ed affidabilità. Dalle funzionalità più avanzate per il massimo livello di controllo.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-assi-cartesiani-cx1-e-series-campetella-robotic-center

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot compatto per le presse di piccolo e medio tonnellaggio

CX1 E-Series è consigliato per l’automazione di presse per stampaggio a iniezione di piccolo e medio tonnellaggio.


  • Pressa da 20 a 200 tonnellate
  • Asse verticale di tipo A
  • Polso configurabile: fino a 4 assi servo-controllati
  • Corsa asse Z: 1500-2000 mm
  • Corsa asse X: 600 mm
  • Corsa asse Y: 1200 mm
  • Portata fino a 6 kg
  • Dry Cycle da 5’5”
robot-5-assi-cx1-e-series-campetella-robotic-center

Dotazioni e vantaggi del modello CX1 E-Series

Scopri maggiori dettagli sulle dotazioni del robot industriale CX1 E-Series e sui vantaggi che apporta all’automazione della produzione anche attraverso le sue configurazioni speciali. Richiedi informazioni.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-lineare-cartesiano-campetella-cx1-e-series

Quadro elettrico di controllo integrato a bordo

CX1 E-Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione.

polsi-robot-industriale-cx1-e-series-campetella-robotic-center

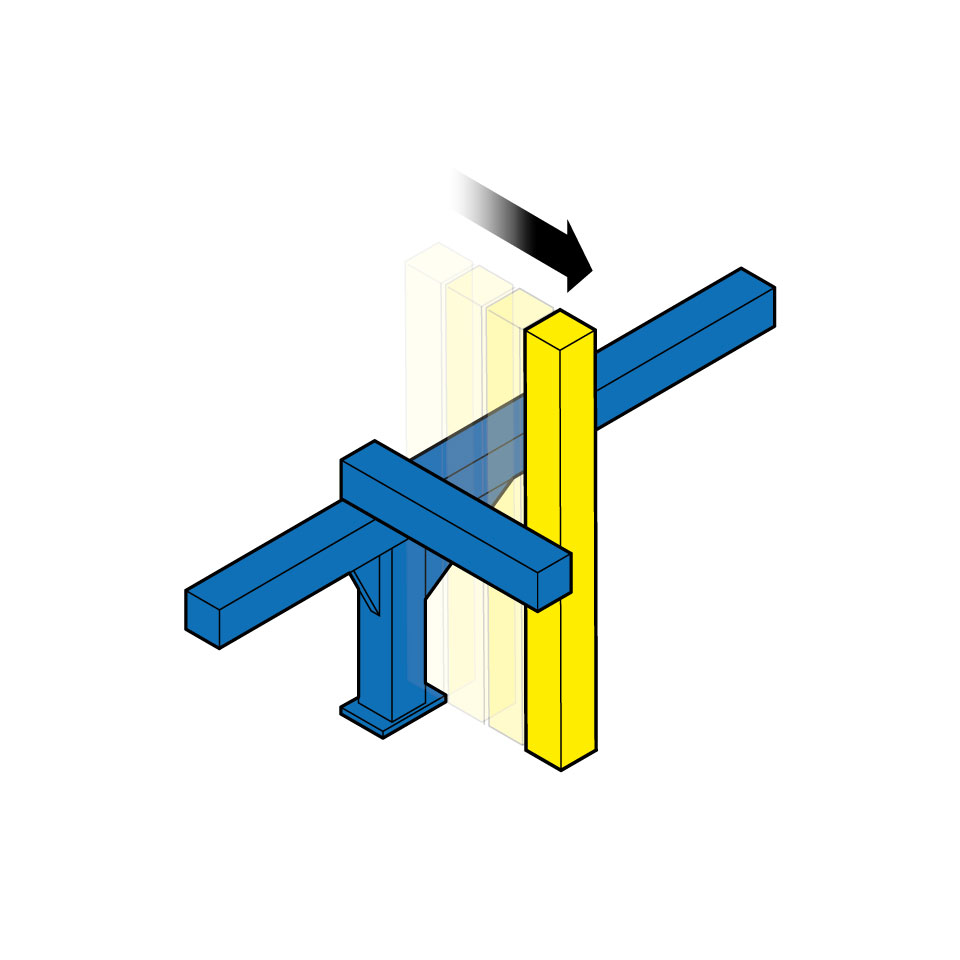

La struttura meccanica del CX1 E-Series

Il robot è caratterizzato dall’asse di estrazione fissato a sbalzo dal lato opposto alla tramoggia. Punto di forza di questa architettura è l’assenza di problemi di collisione tra il robot e la tramoggia.

Unico asse verticale – Tipo A

Il modello CX1 E-Series è disponibile esclusivamente con l’asse verticale di tipo A, diretto mono-sfilata, semplice e funzionale. Elevata precisione ed affidabilità sono garantite del sistema di scorrimento con pattini a ricircolo di sfere su guida prismatica in acciaio temprato.

cx1-e-series-robot-cartesiano-per-presse-campetella-robotic-center

Polso configurabile: fino a 4 assi elettrici servo-azionati

Il robot prevede come dotazione standard un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale).

Per esigenze di manipolazione più complesse, sono disponibili differenti polsi con assi aggiuntivi ad azionamento pneumatico o elettrico. Nella configurazione più avanzata il polso prevede un asse servo-azionato, rendendo il manipolatore una macchina dal massimo controllo a 4 assi elettrici.

Caratteristiche tecniche

Caratteristiche tecniche

CX1 - 1 A

CX1 - 2 A

Portata Massima [kg]:

6

6

Asse verticale:

Diretto

Diretto

Corsa Asse Z – Trave [mm]:

1500

2000

Corsa Asse X - Estrazione [mm]:

600

600

Corsa Asse Y - Verticale [mm]:

1200

1200

Movimentazione assi A,X,Y:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Rotazione AB pneumatico [deg]:

0°÷180°

Rotazione asse B elettrico [deg]:

0°÷332°

Unità di controllo:

Sistema proprietario Campetella EVO
