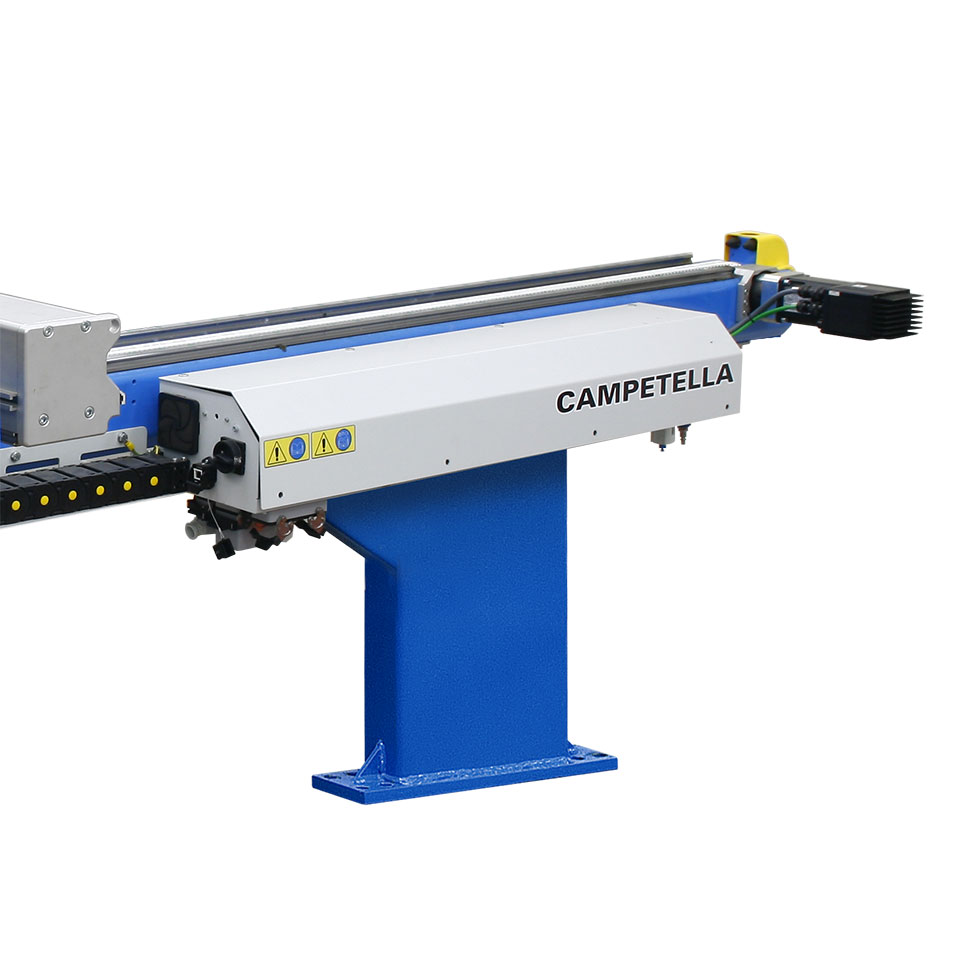

CO1-CO2 X-Series

Robot cartesiano top entry di fascia premium, accuratamente progettato per le più elevate performance su ogni fronte. Robustezza, velocità e controllo sono le caratteristiche principali di questo manipolatore pensato per la massima produttività.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-cartesiano-per presse-co1-co2-x-series-campetella-robotic-center

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot compatto dalle massime prestazioni per le presse di piccolo e medio tonnellaggio

I modelli CO1-CO2 X-Series sono consigliati per l’automazione più spinta di presse per stampaggio a iniezione di piccolo e medio tonnellaggio.


MODELLO CO1

  • Pressa fino a 200 tonnellate
  • Asse Verticale di tipo S
  • Polso configurabile: fino a 4 assi servo-controllati
  • Corsa asse Z: 1600 mm
  • Corsa asse X: 600 mm
  • Corsa asse Y: 1000 mm
  • Portata fino a 6 kg
  • Dry Cycle da 4,5”

MODELLO CO2

  • Pressa fino a 400 tonnellate
  • Asse Verticale di tipo S
  • Polso configurabile: fino a 4 assi servo-controllati
  • Asse Z 2000 - 2500 mm
  • Asse X 700 mm
  • Asse Y 1400 mm
  • Portata fino a 6 kg
  • Dry Cycle da 4,5”
braccio-robotico-industriale-co1-co2-x-series-campetella-robotic-center

Dotazioni e vantaggi dei modelli CO1-CO2 X-Series

Scopri maggiori dettagli sulle dotazioni del robot cartesiani CO1-CO2 X-Series e sui numerosi vantaggi che apportano alla produzione. Richiedi informazioni.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-cartesiano-campetella-co1-co2-x-series-robotic-center

Quadro elettrico di controllo integrato a bordo o armadio a terra

C01-CO2 X-Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione. Per particolari esigenze di accessibilità e manutenzione, è disponibile su richiesta l’armadio elettrico a terra, in sostituzione del quadro elettrico integrato a bordo.

robot-per-automazioni-industriali-co1-co2-x-series-campetella

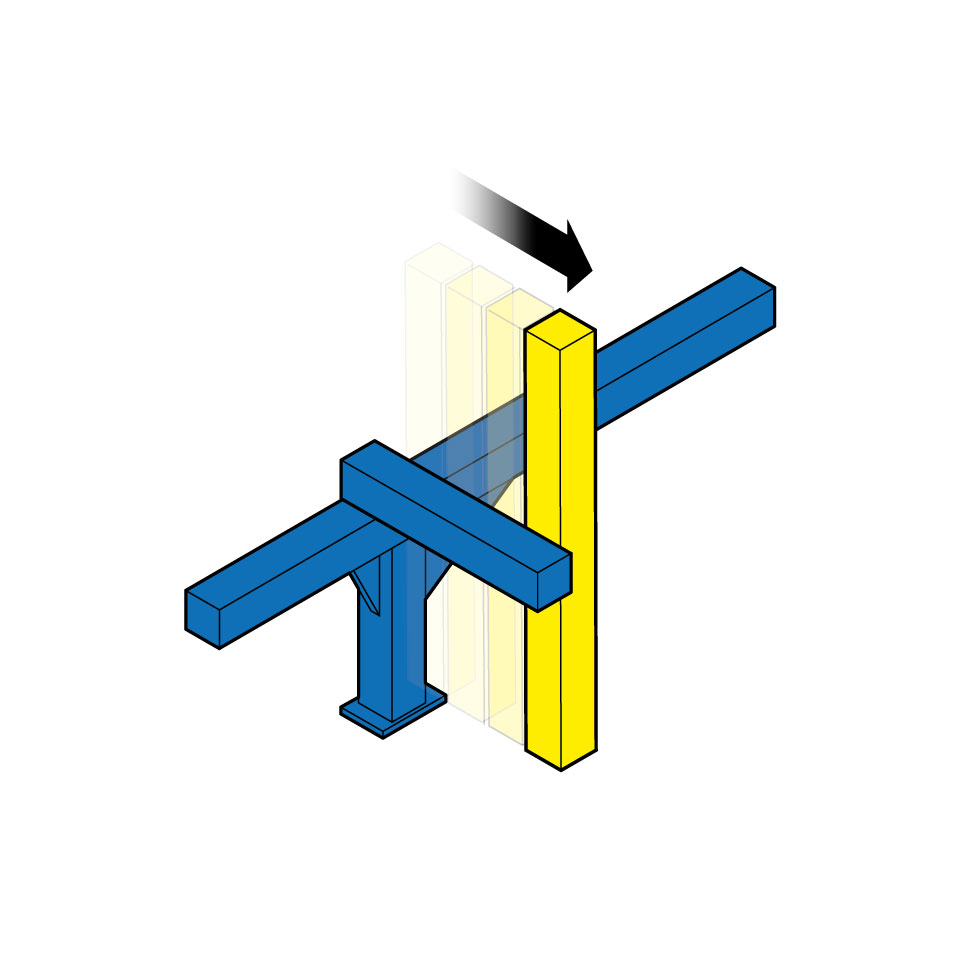

La struttura meccanica del CO1-CO2 X-Series

Il robot è caratterizzato dall’asse di estrazione fissato a sbalzo dal lato opposto alla tramoggia. Punto di forza di questa architettura è l’assenza di problemi di collisione tra il robot e la tramoggia.

Asse verticale – Tipo S

Disponibile esclusivamente con asse verticale di tipo S, telescopico a doppia-sfilata con cilindro di bilanciamento pneumatico. Elevata corsa per minimo ingombro verticale, è la soluzione ideale per installazioni con vincoli di altezza al soffitto.

Il cilindro di bilanciamento pneumatico supporta il lavoro del servoazionamento elettrico dell’asse verticale, incrementando la portata massima e minimizzando i consumi energetici.

robot-assi-pneumatici-co1-co2-x-series-campetella-robotic-center

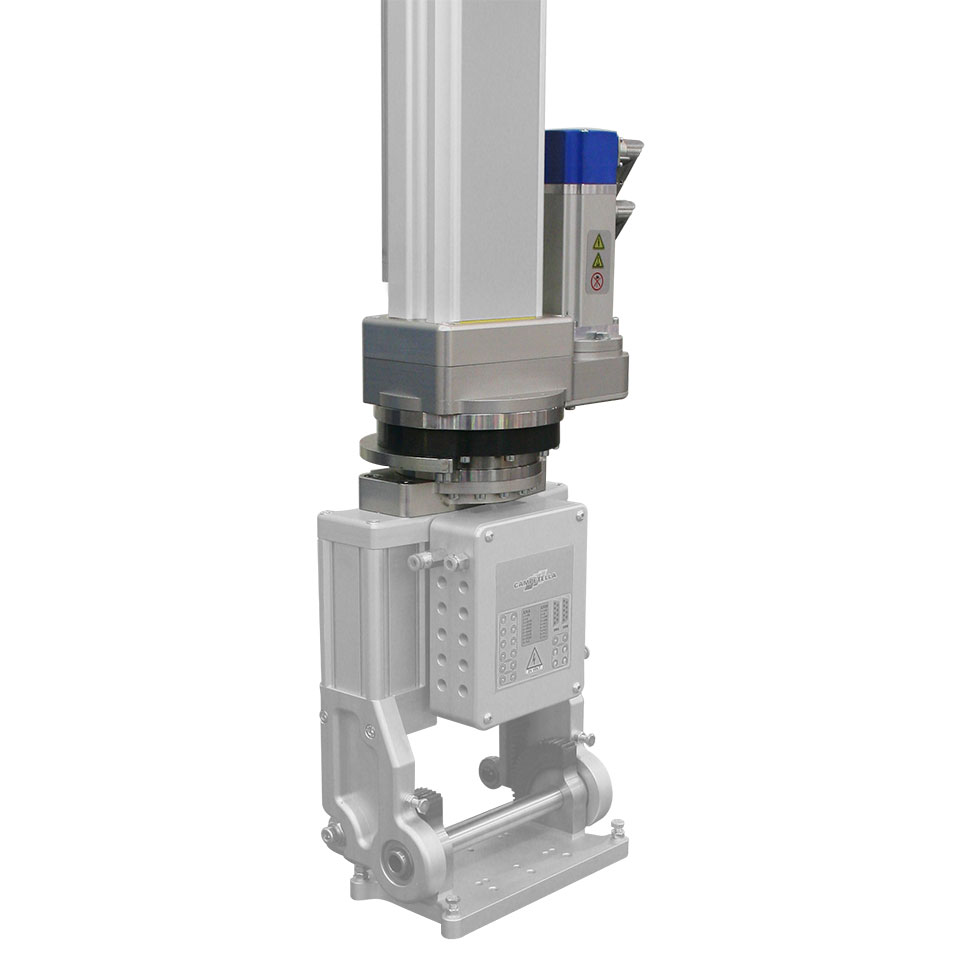

Polso configurabile: fino a 4 assi elettrici servo-azionati

Il robot prevede come dotazione standard un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale).

Per esigenze di manipolazione più complesse, sono disponibili differenti polsi con assi aggiuntivi ad azionamento pneumatico o elettrico. Nella configurazione più avanzata il polso prevede un asse servo-azionato, rendendo il manipolatore una macchina dal massimo controllo a 4 assi elettrici.

Per favore, accetta i cookie di marketing per guardare questo video.

Caratteristiche tecniche

Caratteristiche tecniche

CO1 - 1 S

CO2 - 1 S

CO2 - 2 S

Portata Massima [kg]:

6

6

6

Asse verticale:

Telescopico

Telescopico

Telescopico

Corsa Asse Z – Trave [mm]:

1600

2000

2500

Corsa Asse X - Estrazione [mm]:

600

700

700

Corsa Asse Y - Verticale [mm]:

1000

1400

1400

Movimentazione assi X,Y,Z:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Rotazione AB pneumatico [deg]:

0°/90° o 0°/180°

Rotazione asse B elettrico [deg]:

0° ÷ 330°

Unità di controllo:

Sistema proprietario Campetella EVO
