CO1-CO2 E-series

Robot cartesiano industriale di ultima generazione, progettato per elevate performance, accuratezza ed affidabilità. Dalle funzionalità più avanzate per il massimo livello di controllo.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-assi-cartesiani-c01-co2-e-series-campetella-robotic-center

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot compatto per le presse di piccolo e medio tonnellaggio

I modelli CO1-CO2 E-Series sono consigliati per l’automazione di presse per stampaggio a iniezione di piccolo e medio tonnellaggio.


MODELLO CO1

  • Pressa fino a 200 tonnellate
  • Asse verticale configurabile: tipo A e L
  • Polso configurabile: fino a 4 assi servo-controllati
  • Corsa asse Z: 1600 mm
  • Corsa asse X: 600 mm
  • Corsa asse Y: 1000 mm
  • Portata fino a 9 kg
  • Dry Cycle da 8”

MODELLO CO2

  • Pressa fino a 400 tonnellate
  • Asse verticale configurabile: tipo A e L
  • Polso configurabile: fino a 4 assi servo-controllati
  • Asse Z 2000 - 2500 mm
  • Asse X 700 mm
  • Asse Y 1200 – 1400 mm
  • Portata fino a 9 kg
  • Dry Cycle da 8”
robot-5-assi-cartesiani-co1-co2-e-series-campetella-robotic-center

Dotazioni e vantaggi dei modelli CO1-CO2 E-Series

Scopri maggiori dettagli sulle dotazioni del robot ad assi cartesiani CO1-CO2 E-Series e sui numerosi vantaggi che apportano alla produzione. Richiedi informazioni.

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-cartesiano-lineare-campetella-co1-co2-e-series-robotic-center

Quadro elettrico di controllo integrato a bordo

CO1-CO2 E-Series prevedono un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione.

campetella-robotic-center-vision-inspection-and-quality-control-automation-cartesian-robot-co1-co2-e-series-evo

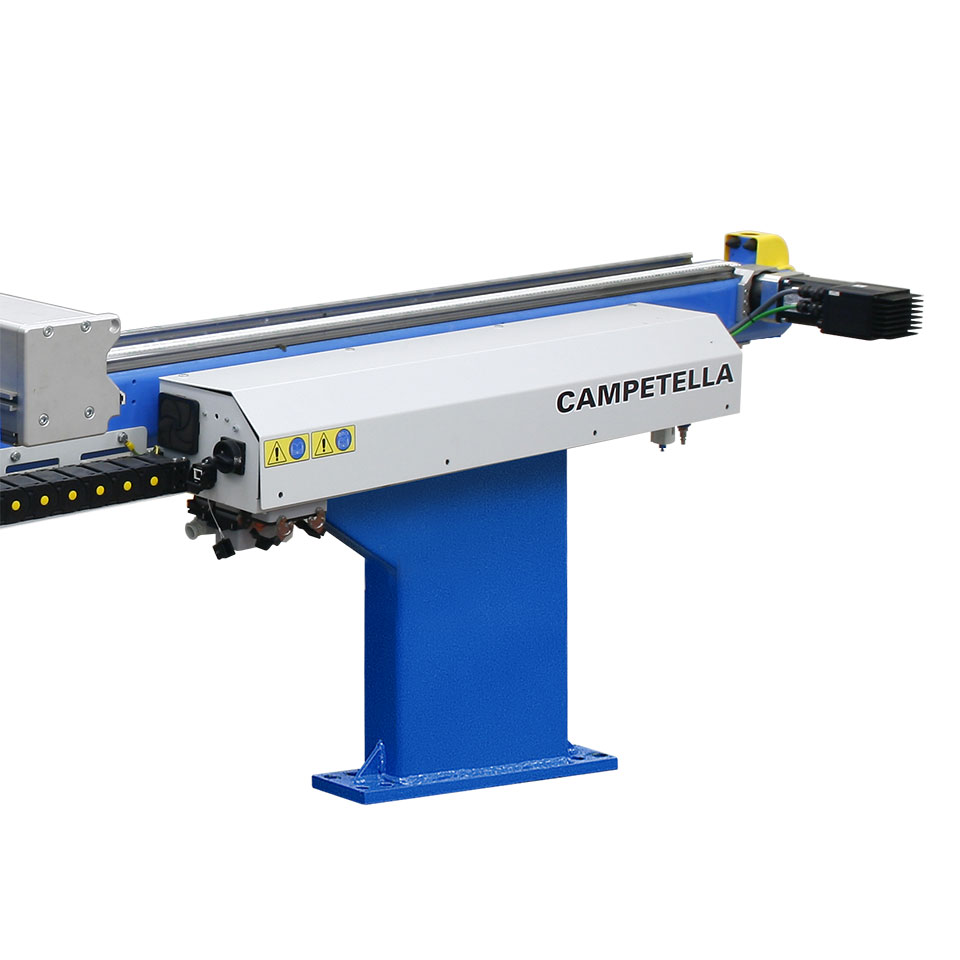

La struttura meccanica del CO1-CO2 E-Series

Il robot è caratterizzato dall’asse di estrazione fissato a sbalzo dal lato opposto alla tramoggia. Punto di forza di questa architettura è l’assenza di problemi di collisione tra il robot e la tramoggia.

Asse verticale configurabile

Per incontrare le differenti esigenze in termini di corsa ed ingombri, il robot è disponibile con due differenti tipologie di asse verticale. Tipo A: asse diretto mono-sfilata, semplice e funzionale. Tipo L: asse telescopico doppia-sfilata, massima corsa per minimo ingombro verticale, è la soluzione ideale per installazioni con vincoli di altezza al soffitto.

robot-cartesiano-per presse-co1-co2-e-series-campetella-robotic-center

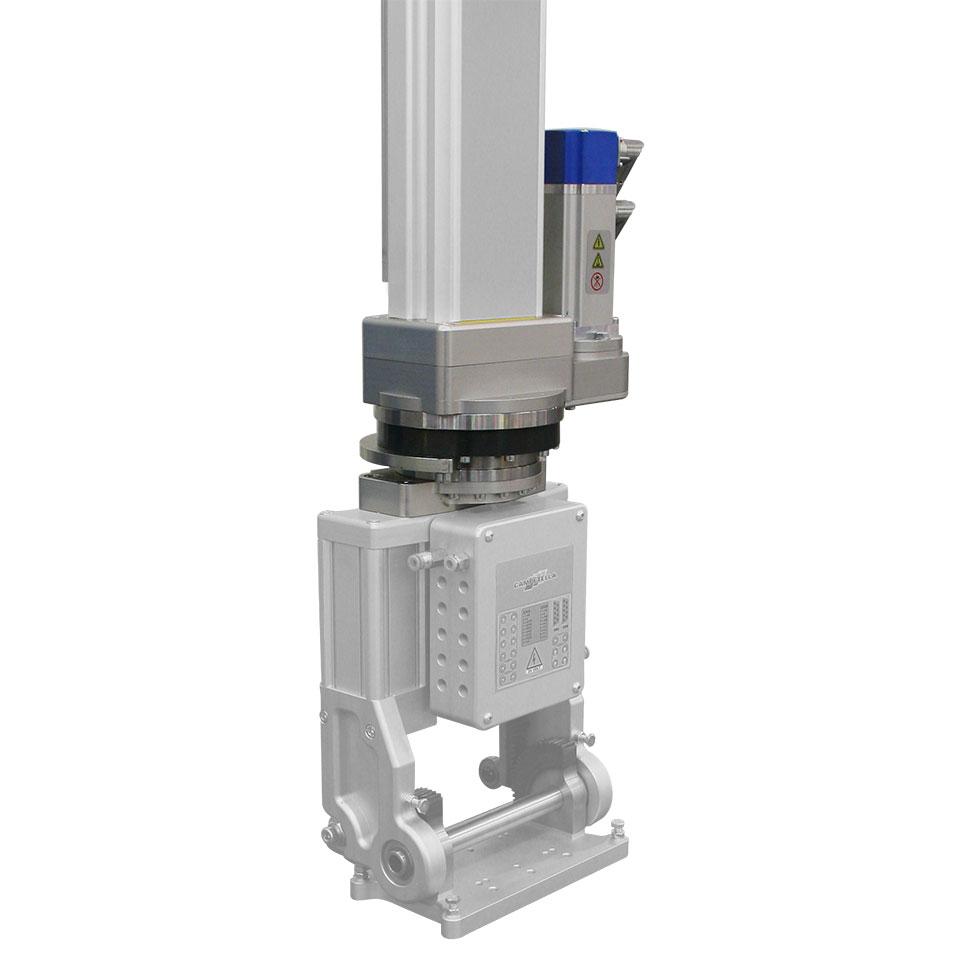

Polso configurabile: fino a 4 assi elettrici servo-azionati

Il robot prevede come dotazione standard un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale). Per esigenze di manipolazione più complesse, sono disponibili differenti polsi con assi aggiuntivi ad azionamento pneumatico o elettrico. Nella configurazione più avanzata il polso prevede un asse servo-azionati, rendendo il manipolatore una macchina dal massimo controllo a 4 assi elettrici.

Caratteristiche tecniche

Caratteristiche tecniche

CO1 - 1 A

CO1 - 1 L

CO2- 1 A

CO2- 1 L

CO2- 2 A

CO2- 2 L

Portata Massima [kg]:

9

9

9

9

9

9

Asse verticale:

Diretto

Telescopico

Diretto

Telescopico

Diretto

Telescopico

Corsa Asse Z – Trave [mm]:

1600

1600

2000

2000

2500

2500

Corsa Asse X - Estrazione [mm]:

600

600

700

700

700

700

Corsa Asse Y - Verticale [mm]:

1000

1000

1200

1400

1200

1400

Movimentazione assi A,X,Y:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Rotazione AB pneumatico [deg]:

0°/90° o 0°/180°

Rotazione asse B elettrico [deg]:

0° ÷ 330°

Unità di controllo:

Sistema proprietario Campetella EVO

Hai domande?
Mettiti in contatto con noi! Il nostro team sarà lieto di aiutarti a trovare la soluzione più adatta alle tue esigenze produttive.
