CL2 X-Series

Robot cartesiano top entry di fascia premium, accuratamente progettato per le più elevate performance su ogni fronte. Robustezza, velocità e controllo sono le caratteristiche principali di questo manipolatore pensato per la massima produttività.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-cartesiano-lineare-cl2-x-series-campetella-robotic-center

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot dalle massime prestazioni per le presse di medio tonnellaggio

Il robot cartesiano industriale CL2 X-Series viene consigliato per l’automazione più spinta di presse per stampaggio a iniezione di medio tonnellaggio.


  • Pressa fino a 600 tonnellate
  • Asse verticale configurabile: tipo H – M – B
  • Polso configurabile: fino a 5 assi servo-controllati
  • Corsa asse Z: 2000 – 2500 - 3000 mm
  • Corsa asse X: 970 mm
  • Corsa asse Y: 1200 – 1400 -1600 mm
  • Portata fino a 30 kg
  • Dry Cycle da 5”
robot-5-assi-campetella-robotic-center-cl2-x-series

Dotazioni e vantaggi del modello CL2 X-Series

Approfondisci le dotazioni del robot lineare ad entrata verticale CL2 X- Series e scopri i numerosi vantaggi che apporta alla produzione anche attraverso le sue configurazioni speciali. Richiedi informazioni

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-5-assi-cartesiani-campetella-cl2-x-series

Quadro elettrico di controllo integrato a bordo o armadio a terra

CL2 X-Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione. Per particolari esigenze di accessibilità e manutenzione, è disponibile su richiesta l’armadio elettrico a terra, in sostituzione del quadro elettrico integrato a bordo.

robot-industriale-italiano-cl2-x-series-campetella-robotic-center

La struttura meccanica del CL2 X-Series

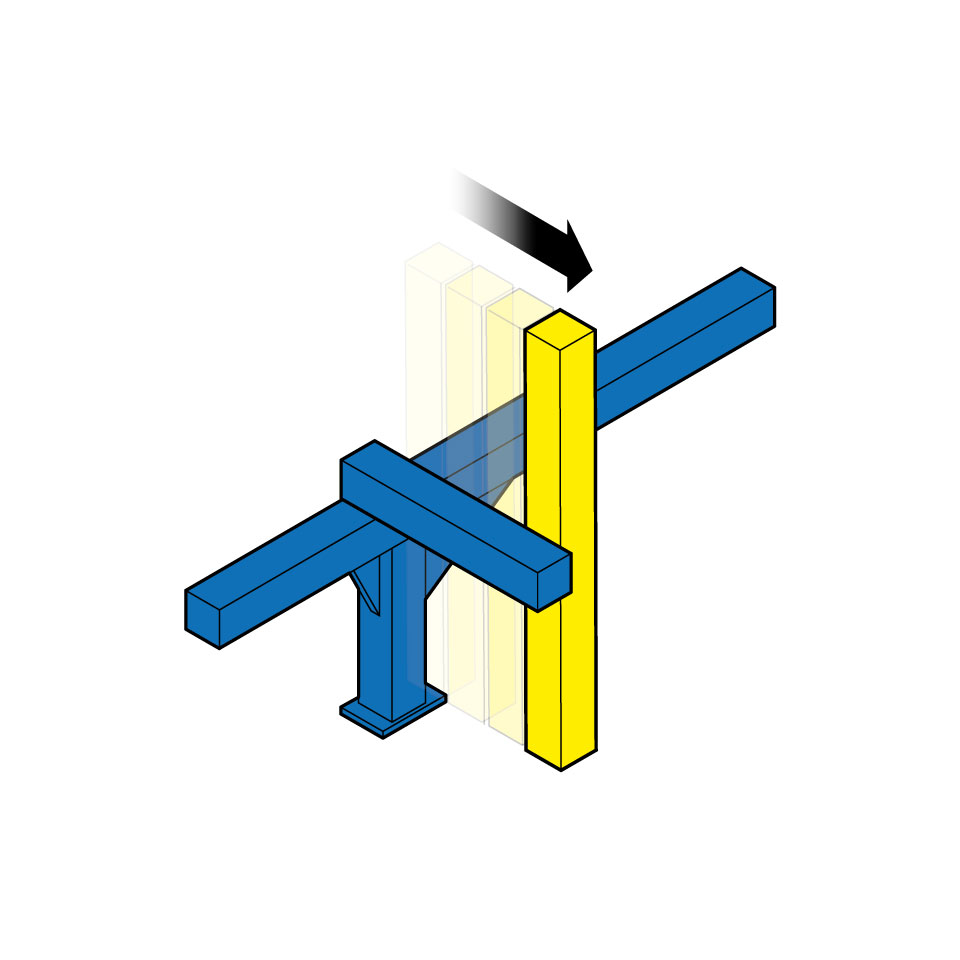

Il robot è caratterizzato dall’asse di estrazione fissato a sbalzo dal lato opposto alla tramoggia. Punto di forza di questa architettura è l’assenza di problemi di collisione tra il robot e la tramoggia.

Asse verticale configurabile

Per incontrare le differenti esigenze in termini di portata, corsa ed ingombri, il robot CL2 X-Series è disponibile con tre differenti tipologie di asse verticale. Tipo B: asse diretto mono-sfilata, semplice e funzionale. Tipo H: asse telescopico doppia-sfilata con cilindro di bilanciamento pneumatico. Elevata corsa per minimo ingombro verticale, è la soluzione ideale per installazioni con vincoli di altezza al soffitto. Tipo M: asse diretto mono-sfilata, struttura rinforzata per il massimo payload. I verticali tipo H ed M includono il cilindro di bilanciamento pneumatico, un dispositivo che supporta il lavoro del servo-azionamento elettrico dell’asse verticale, incrementando la portata massima e minimizzando i consumi energetici.

robot-cartesiano-per-presse-campetella-cl2-x-series

Polso configurabile: fino a 5 assi elettrici servo-azionati

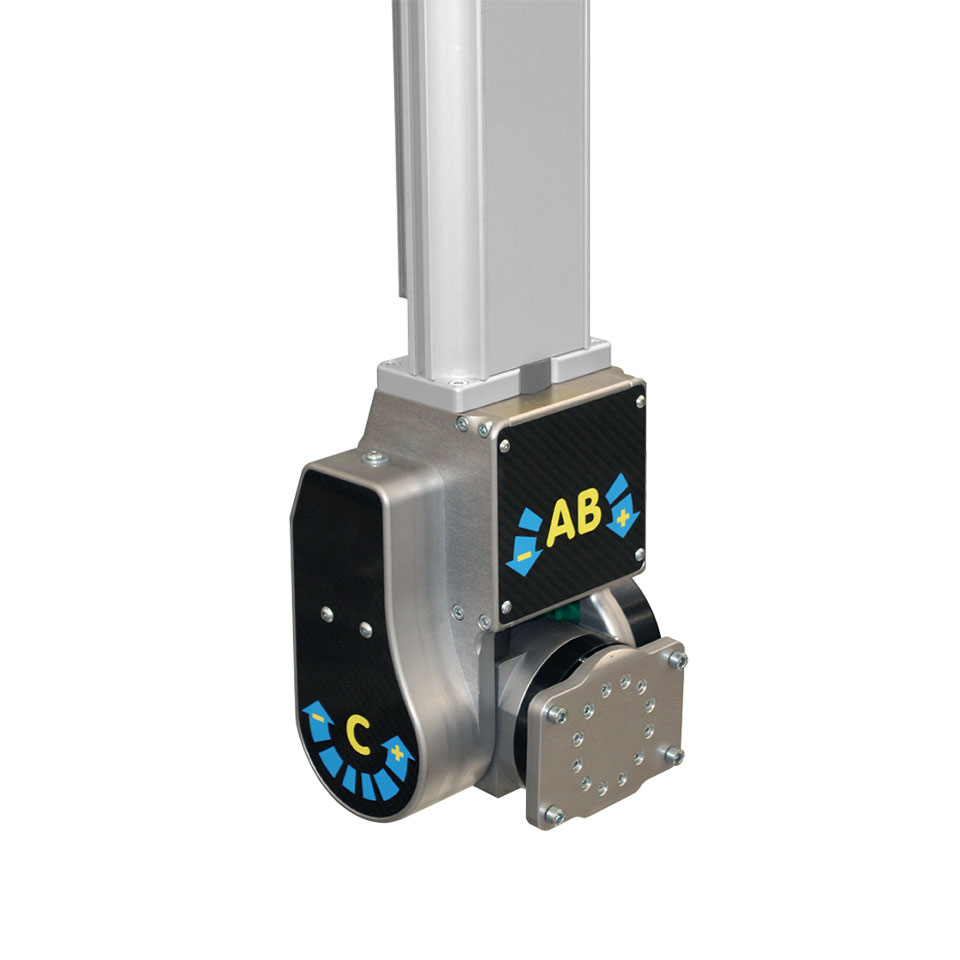

Il robot prevede come dotazione standard un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale). Per esigenze di manipolazione più complesse, sono disponibili differenti polsi con assi aggiuntivi ad azionamento pneumatico o elettrico. Nella configurazione più avanzata il polso prevede due assi servo-azionati, rendendo il manipolatore una macchina dal massimo controllo a 5 assi elettrici.

Caratteristiche tecniche



Caratteristiche tecniche

CL2 - 1 B

CL2 - 1 M

CL2 - 1 H

CL2 - 2 B

CL2 - 2 M

CL2 - 2 H

CL2 - 3 B

CL2 - 3 M

CL2 - 3 H

Portata Massima [kg]:

16

30

18

16

30

18

16

30

18

Asse verticale:

Diretto

Diretto

Telescopico

Diretto

Diretto

Telescopico

Diretto

Diretto

Telescopico

Corsa Asse Z – Trave [mm]:

2000

2000

2000

2500

2500

2500

3000

3000

3000

Corsa Asse X - Estrazione [mm]:

970

970

970

970

970

970

970

970

970

Corsa Asse Y - Verticale [mm]:

1400

1200

1600

1400

1200

1600

1400

1200

1600

Movimentazione assi X,Y,Z:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Rotazione asse C elettrico [deg]:

0°÷180°

Rotazione asse AB pneumatico [deg]:

0°/90° o 0°/180°

Rotazione asse AB elettrico [deg]:

0° ÷ 360°

Rotazione asse B elettrico [deg]:

0° ÷ 330°

Unità di controllo:

Sistema proprietario Campetella EVO
