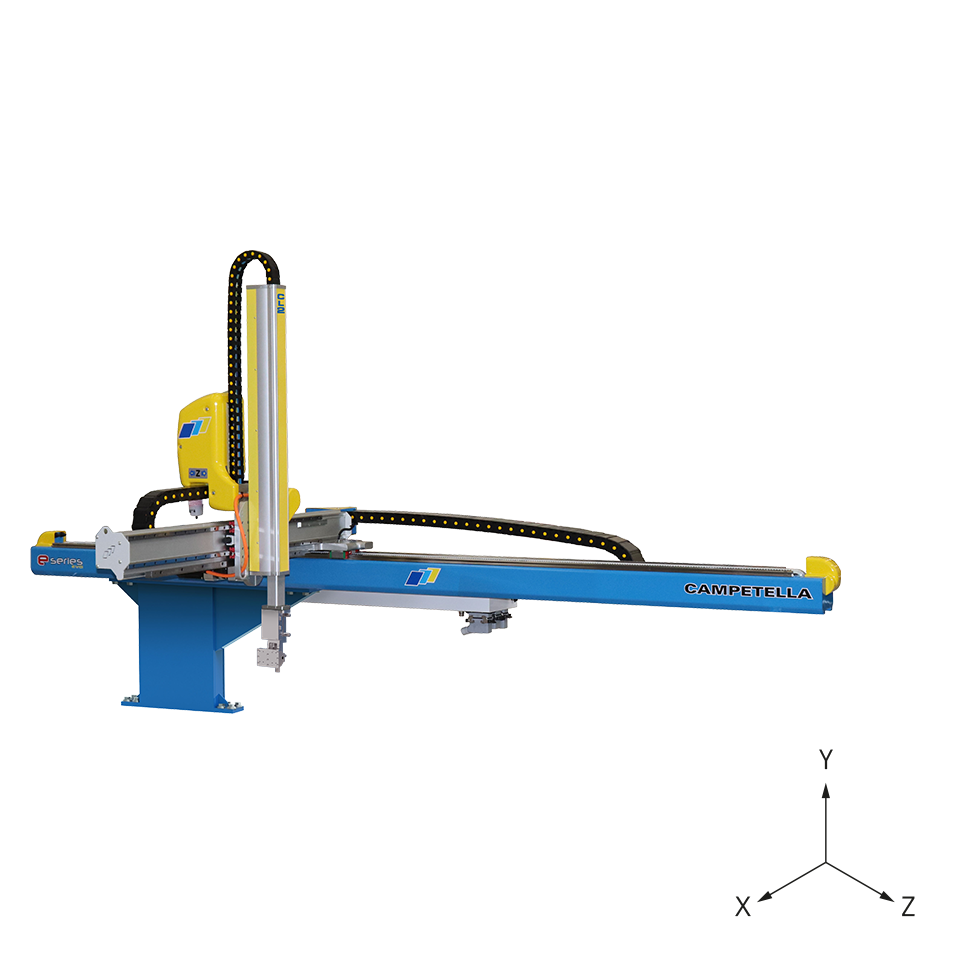

CL2 E-Series

CL2 E-Series è un robot cartesiano industriale ad entrata verticale di media taglia, caratterizzato dalle funzionalità più avanzate e dalla massima accuratezza di posizionamento.

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci
robot-assi-cartesiani-cl2-e-series-campetella-robotic-center

Vuoi scoprire maggiori dettagli sul nostro robot industriale?

Contattaci

Il robot adatto per le presse di piccolo e medio tonnellaggio

Il robot cartesiano industriale CL2 E-Series viene consigliato per l’automazione di presse per stampaggio a iniezione di piccolo e medio tonnellaggio.


  • Pressa fino a 600 tonnellate
  • Asse verticale configurabile: tipo A e L
  • Corsa asse Z: 2000-2500-3000 mm
  • Corsa asse X: 970 mm
  • Corsa asse Y: 1400-1600 mm
  • Portata fino a 9 kg
  • Dry Cycle da 8”
robot-lineare-campetella-cl2-e-series-robotic-center

Dotazioni e vantaggi del modello CL2 E-Series

Scopri maggiori dettagli sulle dotazioni del robot cartesiano per presse CL2 E-Series e sui vantaggi che apporta alla produzione anche attraverso le sue configurazioni speciali. Richiedi informazioni!

Equipaggiato con la più avanzata unità di controllo Campetella EVO

Leggera e intuitiva, l’unità di controllo Campetella permette di programmare e gestire tutte le funzioni del robot in modo semplice e immediato. Vuoi conoscere nel dettaglio le caratteristiche della Consolle EVO?
Scopri il controller X-Series Evo!
robot-cartesiano-industriale-campetella-cl2-e-series

Quadro elettrico di controllo integrato a bordo

CL2 E-Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione.

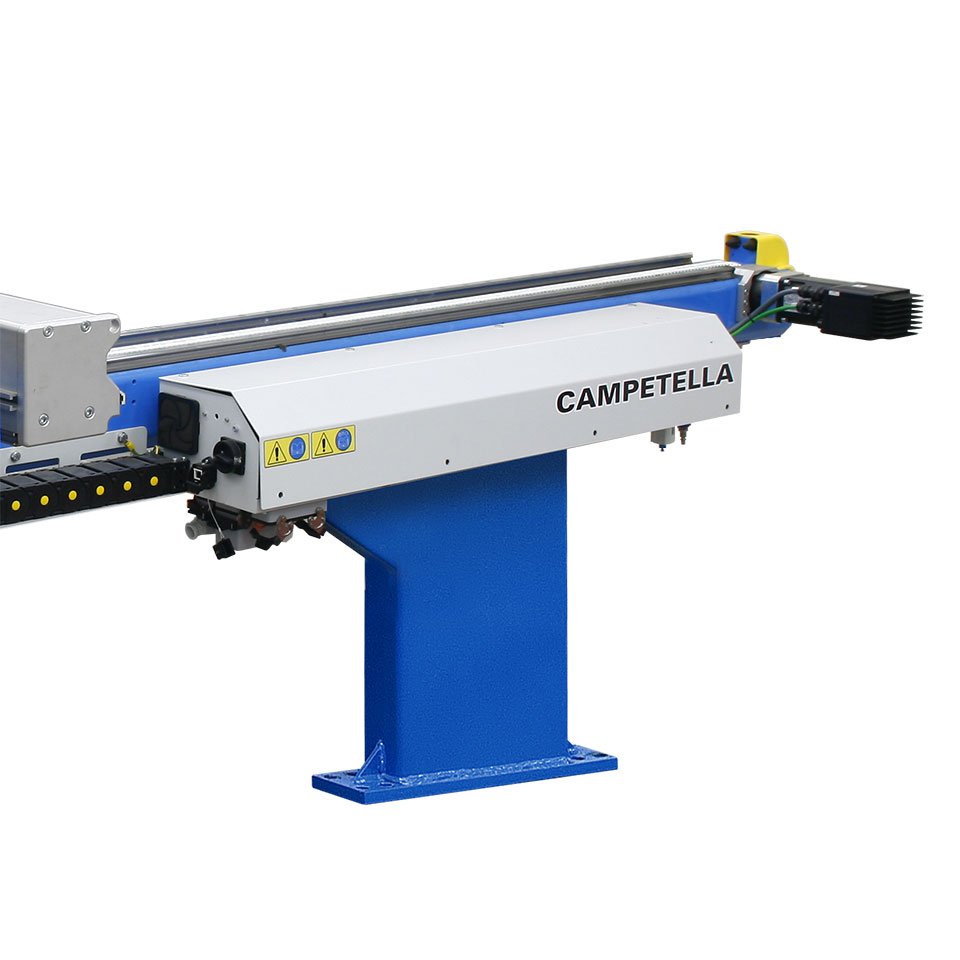

La struttura meccanica del CL2 E-Series

Il robot è caratterizzato dall’asse di estrazione fissato a sbalzo dal lato opposto alla tramoggia. Punto di forza di questa architettura è l’assenza di problemi di collisione tra il robot e la tramoggia.

Asse verticale configurabile

Per incontrare le differenti esigenze in termini di corsa ed ingombri, il robot è disponibile con due differenti tipologie di asse verticale. Tipo A: asse diretto mono-sfilata, semplice e funzionale. Tipo L: asse telescopico doppia-sfilata, massima corsa per minimo ingombro verticale, è la soluzione ideale per installazioni con vincoli di altezza al soffitto.

robot-cartesiano-per-presse-campetella-cl2-e-series

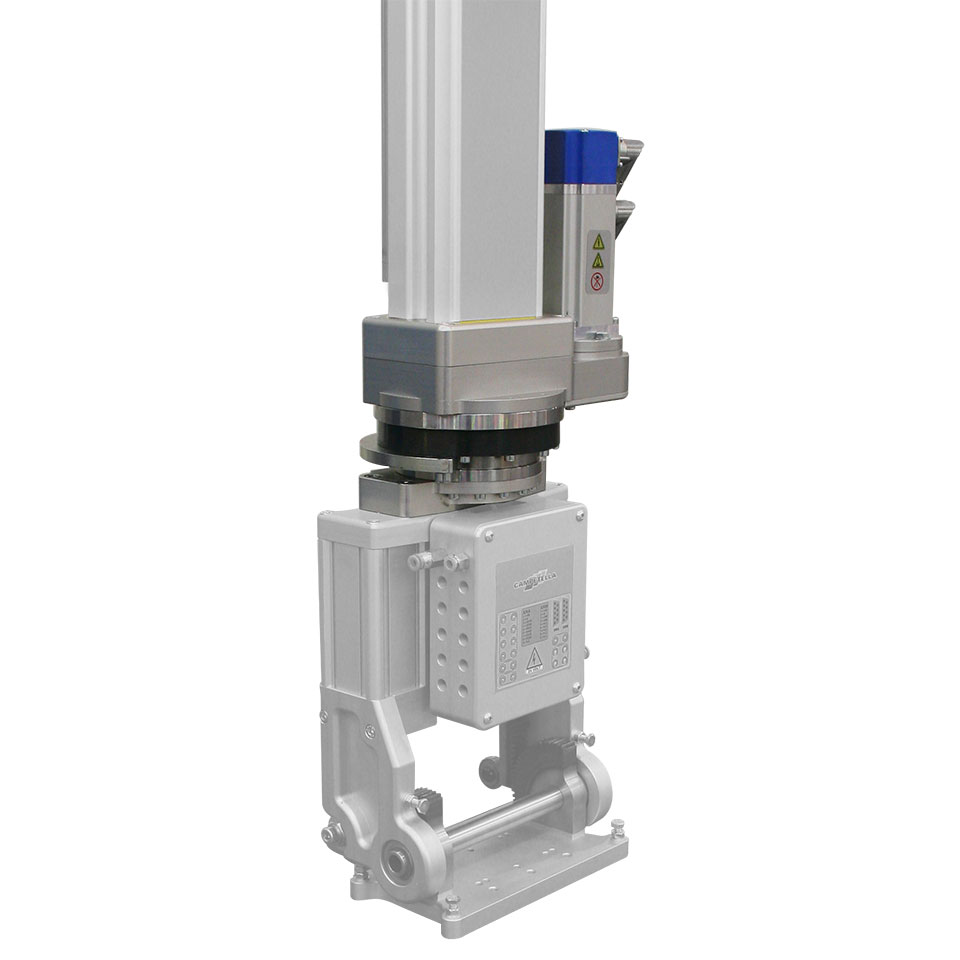

Polso configurabile: fino a 4 assi elettrici servo-azionati

Il robot prevede come dotazione standard un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale).

Per esigenze di manipolazione più complesse, sono disponibili differenti polsi con assi aggiuntivi ad azionamento pneumatico o elettrico. Nella configurazione più avanzata il polso prevede un asse servo-azionato, rendendo il manipolatore una macchina dal massimo controllo a 4 assi elettrici.

Caratteristiche tecniche

Caratteristiche tecniche

CL2 - 1 A

CL2 - 1 L

CL2 - 2 A

CL2 - 2 L

CL2 - 3 A

CL2 - 3 L

Portata Massima [kg]:

9

9

9

9

9

9

Asse verticale:

Diretto

Telescopico

Diretto

Telescopico

Diretto

Telescopico

Corsa Asse Z – Trave [mm]:

2000

2000

2500

2500

3000

3000

Corsa Asse X - Estrazione [mm]:

970

970

970

970

970

970

Corsa Asse Y - Verticale [mm]:

1400

1600

1400

1600

1400

1600

Movimentazione assi X,Y,Z:

Servomotori AC brushless sincroni

Sistema di guida assi X,Y,Z:

Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato

Ripetibilità di posizionamento [mm]:

± 0,1

Rotazione asse C pneumatico [deg]:

0°/ 90°

Rotazione AB pneumatico [deg]:

0°/90° o 0°/180°

Rotazione asse B elettrico [deg]:

0° ÷ 330°

Unità di controllo:

Sistema proprietario Campetella EVO
